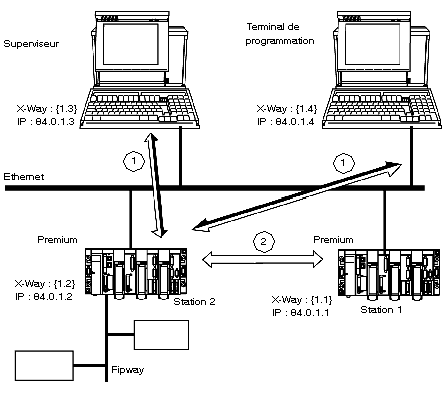

La figure suivante illustre le module TSX ETY 110 dans une architecture ETHWAY privée :
1
Communication ETHWAY ou TCP/IP
2
Communication ETHWAY
Mode de fonctionnement recommandé
-
L'adressage IP n'est pas géré (valeur par défaut). Elle provient des valeurs affichées sur les molettes du module.
-
La communication inter-automates utilise les services ETHWAY (COM, UNI‐TE).
-
La communication entre l'automate et le superviseur ou le terminal de programmation utilise les services ETHWAY ou UNI‐TE sur TCP/IP.
-
Le format de trame utilisé est Ethernet II.
NOTE : Dans les exemples suivants, il est entendu que la communication avec les terminaux s'effectue sur TCP/IP.
Configuration de l'adresse locale du module au niveau de la station 2
Dans un environnement fermé, il est possible de ne pas avoir à gérer les adresse IP, le mode Adresse IP par défaut est sélectionné.
Configuration des connexions du module au niveau de la station 2
Le champ à remplir est l'adresse X‐Way des stations distantes avec lesquelles la communication doit être établie (Adresse X‐Way 1.3); les autres champs sont automatiquement initialisés. La protection d'accès est désactivée par défaut et le nombre maximum de connexions est 32.
NOTE : Puisque l'automate est toujours le serveur vis-à-vis du terminal de programmation, ce dernier n'a pas besoin d'être déclaré.
Configuration Ethernet du module au niveau de la station 2
Le format de trame Ethernet sélectionné pour TCP/IP est Ethernet II car, dans cet exemple, les terminaux utilisent ce format.
Configuration des mots communs du module au niveau de la station 2
La station 2 échange 16 mots communs en écriture/lecture avec les autres automates connectés au réseau.
Vous devez donc configurer :
