Serveurs DHCP

Présentation

ATTENTION

ADRESSAGE IP INCOMPLET

Ne configurez pas l'automate en démarrage automatique lorsqu'il est en mode Run, car certaines stations telles que le Momentum 170s risquent alors de ne pas obtenir leur adresse IP au redémarrage du serveur DHCP.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Dans ce contexte, le module est utilisé comme serveur pour démarrer des stations client.

En mode écoute, le serveur répond aux requêtes des clients et leur transmet la configuration de leur adresse IP.

Pour ce faire, l'équipement serveur dispose d'une table qui regroupe :

la correspondance entre les adresses MAC ou les noms (noms de rôles) des stations clientes et les adresses IP ;
le masque réseau et la passerelle ;
les noms et les chemins d'accès des fichiers de paramètres (voir Remplacement de stations distantes défectueuses).

NOTE : le serveur (présent sur les modules TSX ETY, TSX ETY PORT et la liaison Ethernet du TSX P57 6634/5634/4634) ne fournit les données de configuration réseau qu'aux stations clientes connectées au réseau local.

Lorsqu'un module est utilisé comme serveur pour démarrer les stations scrutées, évitez de configurer l'automate en mode démarrage automatique en RUN. Sinon, il existe un risque pour que les stations, telles que Momentum 170, ne soient plus en mesure d'obtenir leur adresse IP lorsque le serveur DHCP redémarre.

Exemple de serveur DHCP

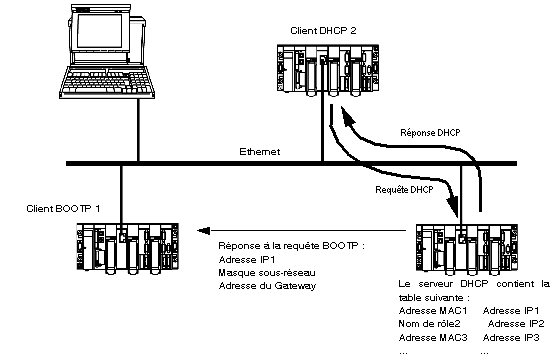

La figure suivante illustre le cheminement des requêtes lors d'une réponse à une demande de démarrage au serveur :

NOTE : le masque du sous-réseau et l'adresse de la passerelle sont celui du serveur DHCP.
