Généralités
L'interface AUI permet de connecter tous les types d'équipement conformes à la couche physique définie dans la norme ISO 802.3 (10 BASE‐5, 10 BASE‐2, FOIRL, etc.) via un émetteur‐récepteur.
Le module TSX ETY 110 peut alimenter à distance l'émetteur‐récepteur via le connecteur SUB-D. Caractéristiques :
Le module est connecté au câble principal via un émetteur‐récepteur et par les câbles de dérivation suivants :
La longueur maximale de la dérivation est de 50 m. Cette longueur peut être atteinte en reliant plusieurs câbles de dérivation bout à bout.
NOTE : Utilisez des émetteurs-récepteurs TSX ETH ACC2 pour connecter deux modules point à point.
Brochages des connecteurs
Connecteur Sub-D 15 broches conformément à la norme ISO 802.3 :
Numéro de broche
Désignation ISO 802.3
Utilisation
1
CI-S (Control In Shield)
GND
2
CI-A (Control In A)
COLL+
3
DO-A (Data Out A)
TD+
4
DI-S (Data In Shield)
GND
5
DI-A (Data in A)
RD+
6
VC (tension commune)
GND
7
non utilisée
8
non utilisée
9
CI-B (Control In B)
COLL-
10
DO-B (Data Out B)
TD-
11
DO-S (Data Out Shield)
GND
12
DI-B (Date In B)
RD-
13
VP (Voltage Plus)
12 V
14
VS (Voltage Shield)
GND
15
non utilisée
Corps du connecteur Sub-D
PG (Protective Ground)
Prise de terre de protection

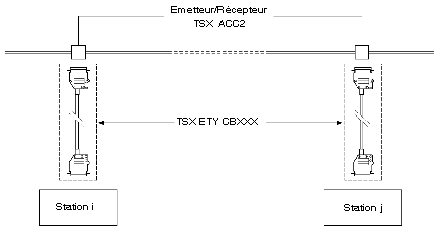

Topologie
Illustration :
Verrou
Le connecteur Sub-D est équipé d'un système de verrou coulissant. Faites glisser le verrou vers le bas pour bloquer le connecteur. Pour que le module fonctionne correctement dans un environnement peu stable, il est essentiel de suivre la procédure de verrouillage.
