Interface 10 BASE-T
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Cette interface est dotée d'un connecteur RJ45 de type standard. Ces câbles de connexion sont très répandus.
Dans un environnement industriel, vous devez utiliser un câble possédant les caractéristiques suivantes :
La connexion 10 BASE-T est une connexion point à point permettant de former un réseau en étoile. Les stations sont connectées à des concentrateurs ou commutateurs.
Brochages
Illustration :
Tableau de brochage :
Broche
Signal
1
TD+
2
TD-
3
RD+
4
non connectée
5
non connectée
6
RD-
7
non connectée
8
non connectée
Topologie
La liaison est utilisée pour créer un réseau en étoile avec des connexions point à point. Les stations sont connectées à un concentrateur. Ces concentrateurs peuvent également être connectés en cascade afin d'augmenter la taille du réseau.

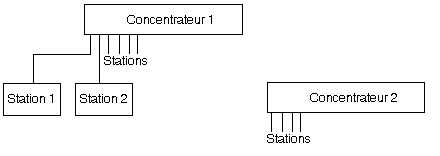

Illustration :
