Codage d'adresse de station

Réglage des molettes

ATTENTION

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Dans un réseau Ethernet, chaque station ne doit disposer que d'une seule adresse MAC. Avant de modifier ces adresses, vous devez vérifier qu'elles sont conformes au plan d'adressage de la porteuse. Si deux équipements présentent la même adresse MAC, les informations peuvent être envoyées à une destination erronée.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

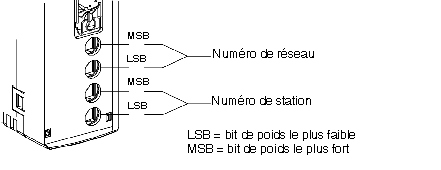

Quatre molettes accessibles depuis la face avant permettent de coder le numéro de réseau et le numéro de station.

Plage de valeurs de codage possibles en hexadécimal :

Numéro du réseau	Numéro de la station
0 à 7F	0 à 3F

Par exemple :

Réseau 3 : 16#03

Station 27 : 16#1B

Les molettes doivent être réglées comme suit :

0	PF
3	Pf
1	PF
B	Pf
