Génération et chargement du programme de configuration
Traduction de la notice originale
A propos de nous
Génération du programme
Vous devez ensuite générer le programme complet avant de pouvoir le charger sur l'automate. Pour ce faire, sélectionnez Génération\Regénérer tout le projet dans la barre d'outils située en bas de l'écran (voir illustration ci-dessous). Si l'opération s'est bien déroulée, le message Processus réussi s'affiche une fois le programme généré.
Options de connexion
Le programme de configuration doit être chargé sur l'automate avant de pouvoir être exécuté. Pour ce faire, l'automate doit être raccordé au PC sur lequel est installé le logiciel Control Expert, via un réseau de communication Ethernet, USB ou Unitelway. Les procédures de configuration avec USB et Unitelway sont illustrées ci-dessous.
Raccordement du PC à l'automate par câble USB
Procédez comme suit pour raccorder le PC à l'automate via une liaison USB.
Etape
Action
1
Vérifiez que le système Premium est sous tension.
2
Sélectionnez le mode standard dans la barre d'outils supérieure.
3
Reliez l'automate au PC à l'aide d'un câble USB.
4
Sur le PC, cliquez sur l'onglet AUTOMATE\Définir l'adresse de Control Expert pour afficher la boîte de dialogue du même nom.
5
Sélectionnez USB dans la case Média automate.
6
Ne renseignez pas la zone Adresse de l'automate.
7
Cliquez sur OK.
8
Passez à l'étape de chargement et exécution du programme de configuration.
Raccordement par liaison Unitelway
Procédez comme suit pour raccorder le PC via Unitelway.
Etape
Action
1
Vérifiez que le système Premium est sous tension.
2
Reliez l'automate au PC à l'aide d'un câble Unitelway (série).
3

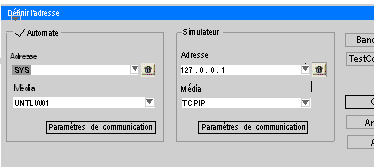

Sur le PC, cliquez sur l'onglet AUTOMATE\Définir l'adresse de Control Expert pour afficher la boîte de dialogue du même nom.
4
Sélectionnez UNTLW01 dans la case Média automate.
5
Sélectionnez SYS dans la zone Adresse de l'automate.
6
Cliquez sur OK.
7
Passez à l'étape de chargement et exécution du programme de configuration (ci-dessous).
Chargement et exécution du programme de configuration
Après avoir raccordé le PC et l'automate tel que décrit ci-dessus, vous pouvez charger le programme de configuration sur l'automate.
Etape
Action
1
Sur le PC, sélectionnez AUTOMATE\Connecter sur l'écran Control Expert.
2

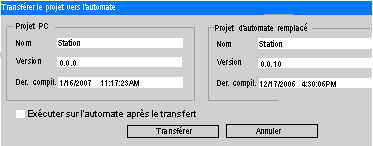

Cliquez sur l'onglet AUTOMATE\Transférer le projet vers l'automate pour afficher la boîte de dialogue du même nom.
3
Cliquez sur le bouton Transférer pour charger le programme sur l'automate.
4
Cliquez sur OK dans l'écran de confirmation.
5
Cliquez sur Exécuter dans la barre d'outils supérieure de Control Expert afin de démarrer le programme.
