Introduction
Trois méthodes sont mises à votre disposition pour effectuer un diagnostic des problèmes susceptibles d'affecter les modules Ethernet Premium :
Cette section indique comment accéder à l'écran de mise au point et aux pages Web du module TSX ETY 4103.
Configuration de l'écran de mise au point du module TSX ETY 4103
Pour accéder à l'écran de mise au point du module TSX ETY 4103, procédez comme suit :
Etape
Action
1
Exécutez la procédure décrite à la section Utilisation d'une liaison Unitelway.
2
Sélectionnez AUTOMATE → Connecter sur l'écran Control Expert.
3
Dans le navigateur du projet, cliquez deux fois sur TSX ETY 4103 sous Station → Configuration → XBus.
4

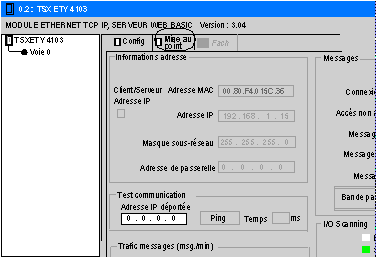

Sélectionnez l'onglet Mise au point pour afficher l'écran de mise au point.
Accès à la page Web du module Ethernet
Les modules Premium Ethernet disposent d'un serveur Web intégré, qui permet d'accéder à des pages Web fournissant des informations de diagnostic sur les services des modules Ethernet (statistiques, I/O Scanning, messagerie, Global Data, etc.). Pour consulter les pages Web d'un module Ethernet, saisissez son adresse IP dans le navigateur Web. Aucun mot de passe n'est nécessaire pour afficher la page d'accueil.
Pour accéder à la page Web du module TSX ETY 4103, procédez comme suit :
Etape
Action
1
Sur le PC, ouvrez un navigateur Web (Internet Explorer, par exemple).
2

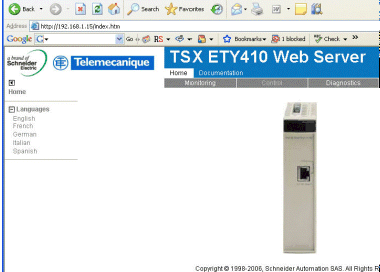

Dans le champ Adresse du navigateur, saisissez l'adresse IP actuelle du module TSX ETY 4103 pour afficher la page d'accueil.
3

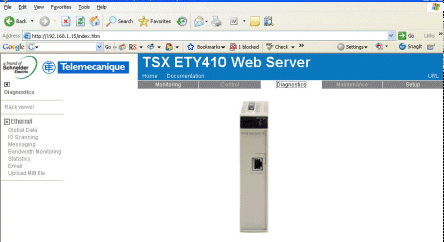

Cliquez sur l'onglet Diagnostic.
4
Saisissez un nom utilisateur et un mot de passe. (Par défaut, USER est utilisé comme nom d'utilisateur et mot de passe.)
NOTE : Renseignez-vous auprès de l'administrateur système pour savoir si le nom d'utilisateur et le mot de passe ont été modifiés.
5
Cliquez sur OK pour afficher la page Web de diagnostic du module ETY’s.
6

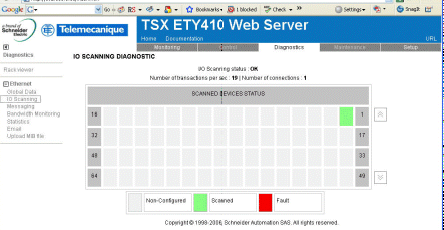

Cliquez sur le lien Scrutation d'E/S dans la partie gauche de l'écran pour accéder à la page Web de diagnostic Scrutation d'E/S.
