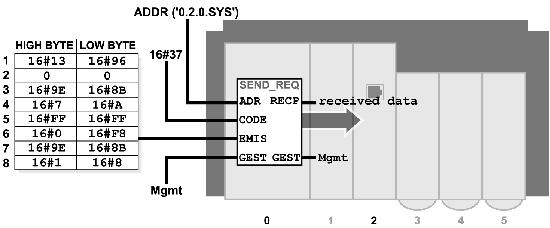

Le graphique ci-dessous vous indique comment régler les paramètres IP du module ETY dans l'emplacement 2 avec le bloc SEND_REQ :
Remarque :
-
ADR: indique la position du module ETY dans l'emplacement 2.
-
CODE: indique la valeur de REQUEST_CODE.
-
EMIS : contient les paramètres IP dans Data_to_Send :
-
GEST : indique Management_Param (paramètres de gestion).
Vous devez attribuer une durée au troisième mot de Management_Param. Le quatrième mot doit avoir la valeur INT 18.
-
RECP : ce paramètre requiert une valeur INT minimum de 1, même lorsque aucun message de réponse n'est renvoyé, comme dans le cas d'une requête de modification IP.
