Le menu Ethernet contient une liste de liens permettant d'accéder aux différentes pages de diagnostic du module Ethernet :
Un lien permet également de télécharger le fichier source de la MIB privée.
Cliquez sur un lien pour accéder à la page de diagnostic souhaitée.

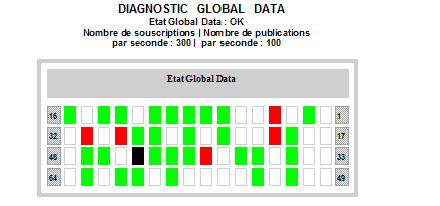

Cette page contient également un tableau des variables publiées et souscrites dans le même groupe de distribution. La nature de chaque variable est identifiée par un code couleur :
-
vert pour les variables souscrites,
-
noir pour les variables publiées,
-
blanc pour les variables non configurées,
-
rouge pour les variables présentant un défaut de communication détecté.

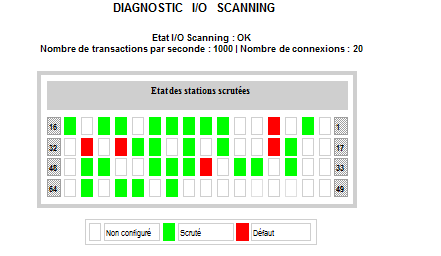

Cette page affiche également un résumé de l'état des modules avec un code couleur :
-
vert pour les modules scrutés,
-
blanc pour les modules non configurés,
-
rouge pour les modules suspects,
-
noir pour les modules temporairement non scrutés.

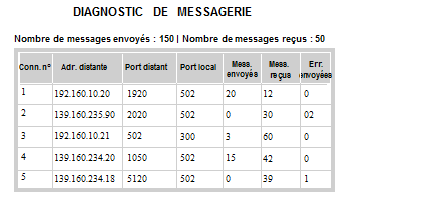

La page Messagerie donne les informations à jour concernant la connexion TCP ouverte sur le port 502.
Le nombre de messages envoyés et reçus sur le port est indiqué en haut de la page. Pour chaque connexion (numérotées de 1 à 64), une table fournit les informations suivantes :
-
l'adresse IP distante,
-
le port TCP distant,
-
le port TCP local,
-
le nombre de messages envoyés depuis cette connexion,
-
le nombre de messages reçus sur cette connexion,
-
le nombre d'erreurs détectées sur cette connexion.
NOTE : après une demande de déconnexion, il se peut que l'automate maintienne la connexion ouverte dans sa mémoire pendant quelques minutes durant lesquelles la table indiquera la connexion ouverte.
Le nombre de messages reçus n'est pas réinitialisé après la déconnexion d'un port 502. Par conséquent, le compte indique le nombre total de messages reçus depuis le démarrage du module.
L'adresse distante 127.0.0.1 est utilisée comme connexion système privée pour la fonction de diagnostic ou les communications SOAP.

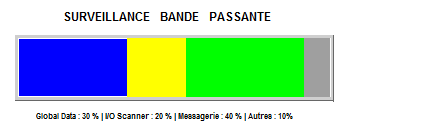

Page de surveillance de la bande passante
La page Surveillance de la bande passante affiche la répartition de la charge du module TSX ETY 4103/5103 entre les divers services (Global Data, I/O Scanning, Messagerie, etc.) :
Cliquez sur le module de serveur intégré dans le Visualiseur de rack pour afficher la page Statistiques du module Ethernet. Cette page fournit les toutes dernières informations sur l'état, la configuration et les fonctions du module de serveur intégré.

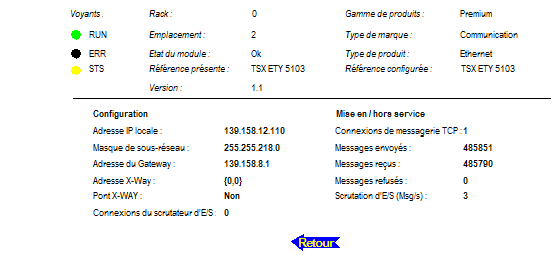

Voici un exemple de page Statistiques du module Ethernet.
Les voyants situés en haut à gauche de l'écran fournissent des références dynamiques sur l'état du module de serveur intégré.
|
Voyants
|
Couleur
|
Voyant allumé
|
Voyant clignotant
|
Voyant éteint
|
|
RUN
|
Vert
|
Fonctionnement correct
|
---
|
Hors tension
|
|
ERR
|
Rouge
|
Le module a détecté une erreur
|
Non configuré
|
Fonctionnement correct
|
|
STS
|
Rouge
|
Adresse réseau incorrecte ou station hors limites
|
---
|
OK
|
