Cette page vous permet d'effectuer des diagnostics sur les modules présents dans la configuration du rack local, et notamment sur le module Ethernet.
Lorsque vous cliquez sur un module dans la configuration, des informations de diagnostic relatives à ce module s'affichent :
-
les voyants d'état
-
le type et la version du module, ainsi que la position qu'il occupe dans le rack
-
des informations spécifiques aux fonctions du module
NOTE : Pour plus d'informations, reportez-vous au Guide utilisateur FactoryCast.
Accès à la page d'affichage du rack du serveur HTTP
Pour accéder à la page d'affichage du rack à partir de la page d'index, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Cliquez sur le lien Diagnostic.
|
|
2
|
Cliquez sur le lien Affichage du rack.
|

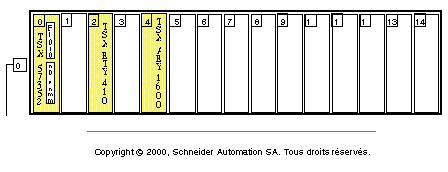

La page d'affichage du rack du TSX ETY4103 s'affiche. Un exemple est proposé ci-dessous :
