Configuration du pilote ISAWAY

Présentation

L'outil de configuration permet de configurer le pilote ISAWAY pour la carte TPCX 57.

Vous pouvez accéder à l'outil de configuration à partir de la barre des tâches : Démarrer → Paramètres → Panneau de configuration → Gestion des pilotes. Reportez-vous au chapitre Gestion des pilotes

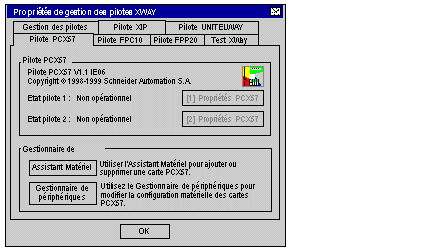

Sélectionnez l'onglet Pilote PCX 57 pour ouvrir la fenêtre suivante :

Eléments

Le bouton Propriétés permet d'accéder à l'écran de configuration du pilote pour les cartes 1 et 2 respectivement.

Le bouton Assistant Matériel permet d'ajouter ou de supprimer une carte ISA TPCX 57 à l'aide de l'Assistant Ajout/suppression de matériel.

NOTE : Vous pouvez connecter jusqu'à deux cartes.

Le bouton Gestionnaire de périphériques ouvre la fenêtre Propriétés système et permet d'afficher ou de modifier les paramètres matériels de la carte.

Configuration des propriétés

Dans l'onglet PCX57 du gestionnaire des pilotes, appuyez sur le bouton Propriétés PCX57 correspondant à votre carte afin d'afficher la fenêtre suivante :

Le tableau ci-dessous répertorie les différentes commandes de l'onglet Equipements :

Bouton	Action
Ajouter...	Permet d'ajouter au PC une carte processeur T PCX 57 avec les paramètres par défaut (IRQ =10, adresse=H’220’, délai=500ms, tampon=256 octets). Le nombre de cartes maximum est de 2.
Supprimer	Supprime la carte processeur T PCX 57 sélectionnée.
Propriétés	Permet de définir les propriétés d'une carte processeur, voir : Propriétés.
Appliquer	Permet d'appliquer les paramètres de configuration. L'outil enregistre les paramètres, puis réinitialise le pilote.
Annuler	Permet de quitter l'outil sans valider les modifications apportées.
OK	Permet de quitter l'outil en validant les modifications apportées.

Cliquez sur l'onglet "Pilote" dans la fenêtre Configuration des propriétés pour afficher la fenêtre suivante :

La fenêtre contient des informations générales sur le pilote.

Propriétés

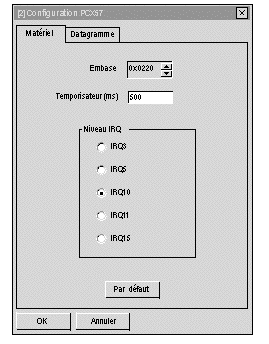

Appuyez sur le bouton Propriétés dans la fenêtre Configuration des propriétés pour afficher la fenêtre suivante :

Le tableau ci-après décrit les différentes zones :

Zone	Description
Embase	Adresse de la carte PCX57 sous forme hexadécimale, qui doit être identique à l'adresse configurée sur la carte processeur.
Temporisateur (ms)	Représente la durée de rafraîchissement du chien de garde, qui est mise à jour par le pilote.
Niveau IRQ	Utilisé pour définir le niveau IRQ
Par défaut	Affiche la configuration par défaut de la carte (IRQ=10, Embase=H’220’, Temporisateur=500 ms).
Annuler	Annule une modification et revient à l'écran précédent.
OK	Valide la configuration. Les paramètres affichés sont stockés et l'écran précédent s'affiche à nouveau.

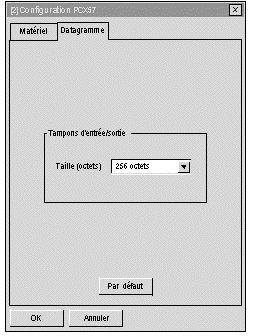

Cliquez sur l'onglet Datagramme pour afficher la fenêtre suivante :

Le tableau ci-après décrit les différentes zones :

Zone	Description
Tampon d'entrée/sortie	Permet de configurer la taille des tampons de l'interface entre la carte PCX57 et le pilote. La taille peut être définie entre 160 et 256 octets.
Par défaut	Permet une sélection par défaut de la carte (256 octets)
Annuler	Annule une modification et revient à l'écran précédent.
OK	Valide la configuration. Les paramètres affichés sont stockés et l'écran précédent s'affiche à nouveau.
