Réglage des paramètres de la carte ISA TPCX 57

Présentation

Avant d'installer la carte TPCX 57, vous devez configurer les paramètres suivants :

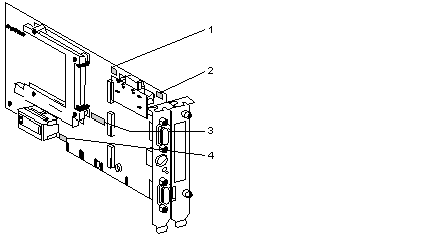

Illustration

Cette carte contient les éléments suivants :

Numéros et éléments

Le tableau ci-dessous décrit les différents paramètres à ajuster :

Numéro	Elément
1	La position du rack du processeur peut être codée par les micro-interrupteurs.
2	L'adresse du rack contenant le processeur peut être codée par les micro-interrupteurs.
3	L'adresse standard du processeur peut être codée sur le bus ISA par les micro-interrupteurs.
4	Le niveau de requête d'interruption (IRQ) peut être codé par les micro-interrupteurs.

Procédure

Procédez comme suit pour ajuster les paramètres.

Etape	Action
1	Codez le numéro du rack contenant le processeur.
2	Codez la position du processeur.
3	Codez l'adresse standard d'E/S fournie par le système d'exploitation avec les micro-interrupteurs.
4	Codez le niveau d'interruption fourni par le système d'exploitation avec les micro-interrupteurs.

Exemple de sélection d'adresse standard

L'adresse standard fournie par le système est 250 en nombre hexadécimal :

Exemple de sélection IRQ

L'adresse d'interruption fournie par le système est 10 :

NOTE : Le cavalier ne doit pas être configuré dans la position IRQ.
