Ecran de configuration du maître CANopen avec les UC 20102/20302

Présentation

Cet écran permet de déclarer et de configurer le maître du réseau CANopen d'une station automate Modicon M340.

Illustration

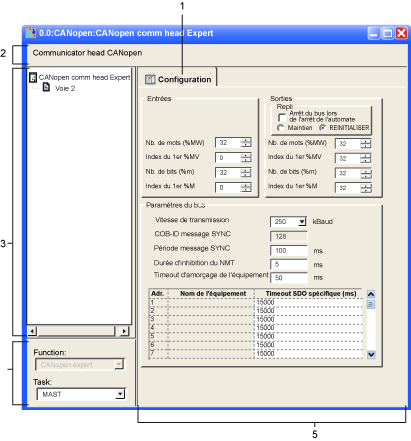

L'écran de configuration du maître a l'aspect suivant :

Eléments et fonctions

Le tableau ci-dessous décrit les différentes zones constituant l'écran de configuration du maître :

Lecture	Adresse	Fonction
1	Onglet	L'onglet au premier plan indique le type d'écran affiché. Dans ce cas, il s'agit de l'écran de configuration.
2	Module	Cette zone comprend l'intitulé abrégé du processeur équipé d'un port CANopen.
3	Voie	Cette zone permet de sélectionner la voie de communication à configurer. En cliquant sur l'équipement, vous obtenez les onglets suivants : Description : donne les caractéristiques du port CANopen intégré. Objets d’E/S : autorise la présymbolisation des objets d’E/S. En cliquant sur une voie, vous obtenez les onglets : Config : vous permet de déclarer et de configurer le maître CANopen. Mise au point : accessible uniquement en mode connecté. Défaut : accessible uniquement en mode connecté.
4	Paramètres généraux	Ce champ vous permet : d'associer le bus CANopen à une tâche de l'application : MAST qui est la tâche maître, FAST qui est la tâche rapide. Les tâches sont asynchrones par rapport aux échanges sur le bus.
5	Configuration	Ce champ vous permet : de configurer les adresses mémoires internes de l'automate où seront copiées périodiquement les entrées des équipements CANopen, de configurer les adresses mémoires internes de l'automate où seront lues périodiquement les sorties des équipements CANopen, de configurer les paramètres du bus CANopen.
