Description

Description de la fonction

Cette procédure linéarise les courbes caractéristiques par interpolation. Elle utilise des largeurs de points d'appui variables.

Le nombre d'entrées X/Y_Coord_SupportPoint_n peut varier de 2 à 30 en redimendionnant verticalement le cadre du bloc. Ce qui correspond à un maximum de 15 points d'appui.

Le nombre d'entrées doit être pair.

Les valeurs de InputVariable doivent être classées par ordre croissant.

et peuvent être configurés comme paramètres supplémentaires. Il est recommandé d'utiliser le paramètre de sortie ENO pour signaler les erreurs.

Représentation en FBD

Représentation :

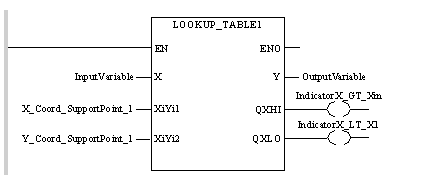

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD InputVariable LOOKUP_TABLE1 X_Coord_SupportPoint_1, Y_Coord_SupportPoint_1, OutputVariable, IndicatorX_GT_Xm, IndicatorX_LT_X1

Représentation en ST

Représentation :

LOOKUP_TABLE1 (InputVariable, X_Coord_SupportPoint_1, Y_Coord_SupportPoint_1, OutputVariable, IndicatorX_GT_Xm, IndicatorX_LT_X1);

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Description
InputVariable	REAL	Variable d'entrée
X_Coord_SupportPoint_1	REAL	Coordonnée X du point d'appui 1.
Y_Coord_SupportPoint_1	REAL	Coordonnée Y du point d'appui 1.
X_Coord_SupportPoint_1(n-1)	REAL	Coordonnée X du point d'appui . n = 30 (au maximum)
Y_Coord_SupportPoint_(n)	REAL	Coordonnée Y du point d'appui . n = 30 (au maximum)

Description des paramètres de sortie :

Paramètre	Type de données	Description
OutputVariable	REAL	Variable de sortie
IndicatorX_GT_Xm	BOOL	Affichage : X > Xm
IndicatorX_LT_X1	BOOL	Spécifiez X < X1.

Erreur d’exécution

NOTE : pour une liste des valeurs et des codes d'erreur de bloc, reportez-vous à la rubrique Tables of Error Codes for the CONT_CLC Library.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
