Description

Description de la fonction

Le bloc fonction crée une moyenne de déplacement à partir d'un nombre fixe de valeurs d'entrée (entrée X). La sortie est la moyenne de toutes les valeurs comprises entre la valeur X actuelle et la valeur X la plus ancienne (N-1). Il est possible de stocker jusqu'à 50 valeurs d'entrée (N).

Le bloc fonction dispose d'un mode manuel et d'un mode automatique.

NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.

Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle d'un programme ultérieur, l'initialisation interne ne s'effectuera pas et les sorties risquent de fournir des valeurs erronées.

AVERTISSEMENT

COMPORTEMENT DE SORTIE INATTENDU

Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

et peuvent être configurés en tant que paramètres supplémentaires.

Formule

Pour RDY = 1 :

Explication des variables :

Variable	Description
Y (new)	Valeur Y dans le cycle de programme courant
Y (old)	Valeur Y du cycle de programme précédent
N	Taille de fenêtre (nombre de valeurs dans le tampon)
X (N-1)	valeur X la plus ancienne dans le tampon

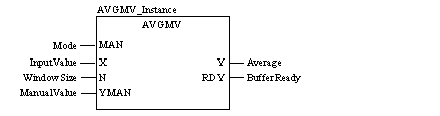

Représentation en FBD

Représentation :

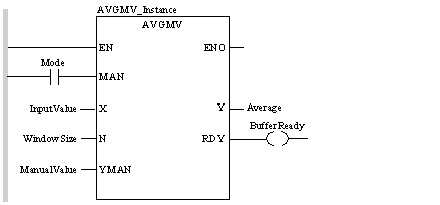

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL AVGMV_Instance (MAN:=Mode, X:=InputValue, N:=WindowSize, YMAN:=ManualValue, Y=>Average, RDY=>BufferReady)

Représentation en ST

Représentation :

AVGMV_Instance (MAN:=Mode, X:=InputValue, N:=WindowSize, YMAN:=ManualValue, Y=>Average, RDY=>BufferReady) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Description
MAN	BOOL	"0" = mode de fonctionnement automatique "1" = mode de fonctionnement manuel
X	REAL	Entrée
N	INT	Taille de fenêtre (nombre de valeurs d'entrée chargées dans le tampon, limité à 50)
YMAN	REAL	Valeur manuelle

Description des paramètres de sortie :

Paramètre	Type de données	Description
Y	REAL	Valeur moyenne
RDY	BOOL	"1" = valeur n dans tampon (le tampon est prêt) "0" = tampon non prêt

Erreur d’exécution

Un message d'erreur est renvoyé si

N=0 ou N>50

NOTE : pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section Mesure.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
