Dans N cycles de programmes, N valeurs X sont chargées dans une mémoire tampon interne. A partir de ces valeurs, la valeur arithmétique moyenne est formée et délivrée à la sortie Y. A partir du cycle de programme N+1, la plus ancienne valeur X en mémoire tampon est effacée et remplacée par la valeur X actuelle.
NOTE : Tant que RDY = 0, la valeur moyenne n’est pas formée à partir de N valeurs, mais du nombre des valeurs actuelles chargées jusqu’ici (n < N).
Après modification de la valeur N ou un démarrage à froid/chaud, la mémoire interne est effacée. La sortie est définie sur la valeur d’entrée X et RDY sur "0". La mémoire tampon est remplie pendant les N cycles suivants. La sortie Y reçoit la valeur moyenne des valeurs présentées jusqu’ici. RDY reste à "0" jusqu’à ce que la mémoire tampon soit correctement remplie de valeurs X correctes après N cycles de programmes ; RDY devient alors "1".
La valeur YMAN est transmise à la sortie Y. La mémoire tampon est complètement remplie avec la valeur YMAN et marquée comme remplie (RDY = 1).

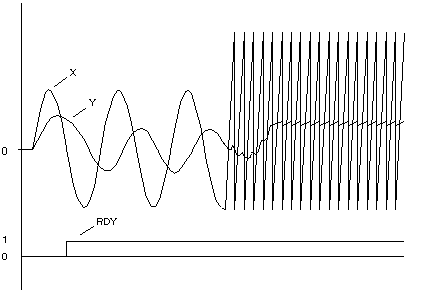

Valeur moyenne flottante avec mnémonique limitée de N = 50 valeurs
