Description de la fonction
Le bloc fonction convient aux contrôles d'action d'étape simples en trois points.
Le contrôle de l'actionneur est effectué en fonction de la direction de la déviation réelle ou de la valeur des consignes en fonction des valeurs de seuil supérieure et inférieure. Le contrôle de la valeur de seuil décrit une hystérésis configurable.
Ce contrôleur peut également servir à la régulation de la température. Pour une régulation complexe, il est préférable d'utiliser un contrôleur traditionnel (tel qu'un contrôleur PI_B), vers lequel doit être basculé un bloc fonction tel que PWM1.
EN et ENO peuvent être configurés comme paramètres supplémentaires.
Propriétés
Propriétés du bloc de commande :

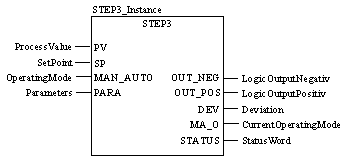

Représentation en FBD
Représentation :

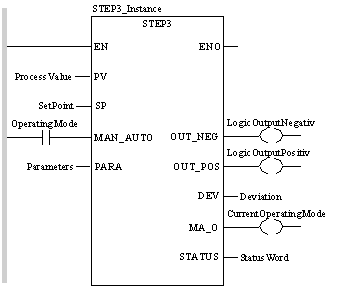

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL STEP3_Instance (PV:=ProcessValue, SP:=SetPoint,
    MAN_AUTO:=OperatingMode, PARA:=Parameters,
    OUT_NEG=>LogicOutputNegativ,
    OUT_POS=>LogicOutputPositiv, DEV=>Deviation,
    MA_O=>CurrentOperatingMode, STATUS=>StatusWord)
Représentation en ST
Représentation :
STEP3_Instance (PV:=ProcessValue, SP:=SetPoint,
    MAN_AUTO:=OperatingMode, PARA:=Parameters,
    OUT_NEG=>LogicOutputNegativ,
    OUT_POS=>LogicOutputPositiv, DEV=>Deviation,
    MA_O=>CurrentOperatingMode, STATUS=>StatusWord) ;
Description des paramètres STEP3
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
PV
REAL
Valeur du processus
SP
REAL
Consigne
MAN_AUTO
BOOL
Mode de fonctionnement du contrôleur :
« 1 » : mode automatique
« 1 » : mode Pause
PARA
Para_STEP3
Paramètre
Description des paramètres de sortie :
Paramètre
Type de données
Signification
OUT_NEG
BOOL
Sortie logique : réglée sur 1 pour les déviations négatives
OUT_POS
BOOL
Sortie logique : réglée sur 1 pour les déviations positives
DEV
REAL
Déviation (PV-SP)
MA_O
BOOL
Mode de fonctionnement actuel du bloc fonction
(0 : Pause, 1 : Automatique)
STATUS
WORD
Mot d'état
Description des paramètres Para_STEP3
Description de la structure de données
Elément
Type de données
Signification
dev_ll
REAL
Seuil de déviation inférieur (≤ 0)
dev_hl
REAL
Seuil de déviation supérieur (≤ 0)
hyst
REAL
Hystérésis
pv_inf
REAL
Limite inférieure de la plage des valeurs du processus
pv_sup
REAL
Limite supérieure de la plage des valeurs du processus
