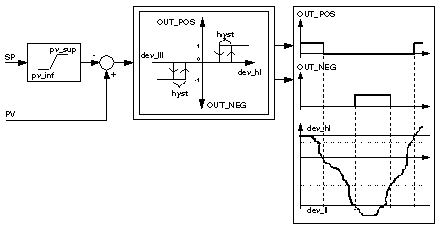

Vous trouverez le schéma fonctionnel du module STEP3 ci-après :

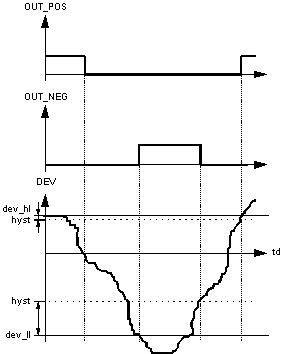

Comportement des sorties OUT_POS et OUT_NEG :
Lorsque l'écart (DEV = PV - SP) dépasse dev_ll, la sortie logique OUT_POS est mise à 1. Lorsque l'écart est plus réduit, OUT_POS n'est mis à zéro que si l'écart est inférieur à dev_hl - hyst.
Lorsque l'écart est inférieur à dev_ll, la sortie logique OUT_NEG est mise à 1. Lorsque l'écart grandit de nouveau, OUT_NEG n'est mis à zéro que si l'écart dépasse dev_hl + hyst.
NOTE : Pour assurer un traitement correct du module, il faut veiller à ne pas inverser les sorties OUT_NEG et OUT_POS.
Le module de régulation STEP3 dispose de deux modes de fonctionnement, selon la valeur affectée au paramètre MAN_AUTO :
|
Mode de fonctionnement
|
MAN_AUTO
|
Signification
|
|
Automatique
|
1
|
Le module calcule lui-même les sorties OUT_NEG et OUT_POS.
|
|
Pause
|
0
|
Les sorties OUT_NEGetOUT_POS conserves la dernière valeur calculée.
|
