Commutation de la consigne
La commutation de la consigne s'effectue dans deux directions :
Lorsque
Alors
SP_RSP de 0 → 1
la commutation de la consigne interne en consigne externe est effectuée
SP_RSP de 1 → 0
la commutation de la consigne externe en consigne interne est effectuée
SP_RSP de 0 → 1
La commutation de la consigne interne en consigne externe est effectuée sans à-coups : la valeur de la sortie SP monte progressivement à la consigne externe RSP en décrivant la rampe rate.
Lorsque rate = 0, la fonction rampe n'étant pas exécutée, SP est la copie conforme de RSP.
SP_RSP de 1 → 0
La commutation de la consigne externe en consigne interne s'effectue en fonction de l'élément bump, et ce de deux manières :
Lorsque
Alors
bump = 0
la commutation s'effectue sans à-coups : le bloc fonction cesse de copier l'entrée RSP sur la sortie SP. La consigne interne SP correspond à la dernière valeur externe RSP avant commutation. L'utilisateur peut alors modifier ces valeurs. Dans ce cas, il n'est pas nécessaire de raccorder la sortie LSP_MEM.
bump = 1
la valeur de la sortie LSP_MEM est transmise à la sortie SP pendant la commutation (des à-coups peuvent alors se produire). La valeur affectée à LSP_MEM correspond à la dernière consigne SP avant le passage du bloc fonction en fonctionnement externe. Pour redémarrer l'exécution interne avec une autre consigne, il suffit de modifier LSP_MEM quand le bloc se trouve encore en fonctionnement externe (pour de plus amples informations, voir "Fonction de la sortie LSP_MEM").
Poursuite de la consigne (track = 1)
Lorsque, en cas de consigne interne (SP_RSP=0), le régulateur associé est en mode manuel, ce mode opératoire permet de copier uniformément l'entrée PV sur la consigne utilisée SP. Ainsi, la commutation manuel/automatique peut s'effectuer sans à-coups (le régulateur peut aussi réguler lui-même le comportement sans à-coups).
Dans ce mode de fonctionnement, les entrées PV et MA_I du bloc fonction SP_SEL doivent être raccordées. En outre, elles doivent accepter les mêmes valeurs que l'entrée PV et la sortie MA_O du régulateur. Lorsque track = 0, ces entrées ne doivent plus être raccordées.
Limitations
Pour chaque mode de fonctionnement (externe ou interne), la consigne SP utilisée est limitée entre sp_min et sp_max.
Fonction de la sortie LSP_MEM
Cette sortie permet à l'utilisateur de commander la consigne SP lors de la commutation externe – interne :
Type de consigne
Comportement de la sortie
Consigne interne
La valeur de SP est transmise uniformément à LSP_MEM.
Commutation en consignes externes
La valeur de LSP_MEM n'est plus modifiée par le bloc et conserve donc la dernière consigne interne utilisée.
Retour à la consigne interne
Il y a trois possibilités :
  1. bump = 0 :
    La dernière consigne externe est prise pour base. Dans ce cas, LSP_MEM ne doit pas être raccordé).
  2. bump = 1 :
    La dernière consigne interne sauvegardée est prise pour base. Lors de la commutation, le bloc copie la valeur de LSP_MEM sur SP.
  3. Le bloc fonction peut démarrer le fonctionnement interne au moyen d'une valeur quelconque, au choix de l'opérateur.
    Lorsque la valeur des variables associées à LSP_MEM est modifiée avant le passage à la consigne interne (avec bump = 1), celle-ci est transmise à SP lors de la commutation.
Exemple de programmation

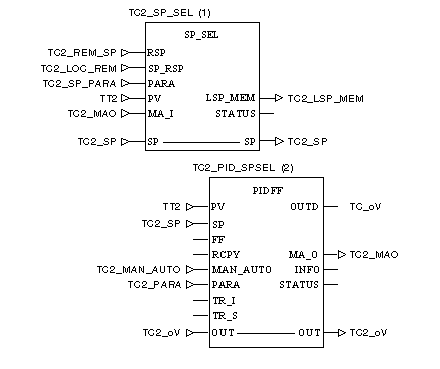

Vous trouverez ci-après un exemple de programmation du bloc fonction SP_SEL.
TC2_SP
est saisi par l'opérateur en mode de fonctionnement "consigne interne".
