Description de la fonction
Ce bloc fonction permet de sélectionner le type de consigne utilisée dans la boucle :
Type de consigne
Commentaires
Consigne externe
(SP_RSP = 1)
La consigne est extraite d'un calcul externe via l'entrée RSP (Remote Set Point). La valeur d'entrée RSP est transmise à la sortie SP.
Consigne interne
(SP_RSP = 0)
La consigne est directement modifiée par l'opérateur (Local Set Point). Dans ce mode de fonctionnement, la sortie SP n'est pas activée par le bloc fonction. C'est l'opérateur lui-même qui modifie la variable associée à SP.
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Propriétés
Le bloc fonction SP_SEL possède les propriétés suivantes :

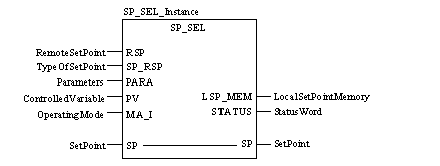

Représentation dans FBD
Représentation :

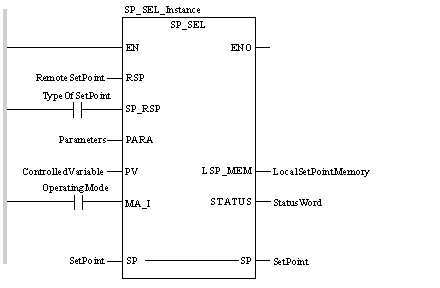

Représentation dans LD
Représentation :
Représentation dans IL
Représentation :
CAL SP_SEL_Instance (RSP:=RemoteSetPoint,
    SP_RSP:=TypeOfSetPoint, PARA:=Parameters,
    PV:=ControlledVariable, MA_I:=OperatingMode,
    SP:=SetPoint, LSP_MEM=>LocalSetPointMemory,
    STATUS=>StatusWord)
Représentation dans ST
Représentation :
SP_SEL_Instance (RSP:=RemoteSetPoint,
    SP_RSP:=TypeOfSetPoint, PARA:=Parameters,
    PV:=ControlledVariable, MA_I:=OperatingMode,
    SP:=SetPoint, LSP_MEM=>LocalSetPointMemory,
    STATUS=>StatusWord) ;
Description des paramètres SP_SEL
Description des paramètres d'entrée :
Paramètres
Type de données
Signification
RSP
REAL
Consigne externe (Remote Set Point)
SP_RSP
BOOL
Type de consigne utilisée par le régulateur
"1" : Consigne externe
"0" : Consigne interne
PARA
Para_SP_SEL
Paramètres
PV
REAL
Grandeurs à réguler
MA_I
BOOL
Mode opératoire du régulateur associé
"1" : Mode automatique
"0" : Mode manuel
Description des paramètres d'entrée / sortie :
Paramètres
Type de données
Signification
SP
REAL
Consigne utilisée par le régulateur
Description des paramètres de sortie :
Paramètres
Type de données
Signification
LSP_MEM
REAL
Mémoire de la consigne interne (Local Set Point MEMory)
STATUS
WORD
Mot d'état
Description des paramètres Para_SP_SEL
Description de la structure de données
Elément
Type de données
Signification
sp_min
REAL
Valeur limite inférieure de la consigne utilisée
sp_max
REAL
Valeur limite supérieure de la consigne utilisée
bump
BOOL
En cas de commutation externe / interne :
"1" : la sortie SP est forcée avec la valeur de LSP_MEM
"0" : commutation sans à-coups
track
BOOL
"1" : en mode manuel, la valeur de SP est assimilée à PV (uniquement en cas de consigne interne)
rate
REAL
Pente de SP en cas de commutation interne/externe, en unités par seconde (≥0)
