Pour paramétrer le bloc fonction, vous devez fixer le gain de l’action dérivée GAIN et la constante de temps LAG permettant de retarder la sortie OUT.
Pour l'échelon d'entrée IN (échelon du signal d'entrée IN de 0 à 1.0) et en cas de temps d'échantillonnage de très courte durée, la sortie OUT prend d'abord la valeur GAIN (Il s'agit là d'une valeur théorique. La valeur réelle est légèrement inférieure, la durée du temps d'échantillonnage ne pouvant être indéfiniment courte) et s'approche ensuite de nouveau de la valeur 0 avec un retard de temps LAG.
Deux modes de fonctionnement peuvent être sélectionnés par l'entrée TR_S.
|
Mode de fonctionnement
|
TR_S
|
Signification
|
|
Automatique
|
0
|
Le bloc fonction est traité de la manière décrite dans Paramétrage. |
|
Tracking
|
1
|
La valeur de Tracking TR_I est transmise directement à la sortie OUT.
|

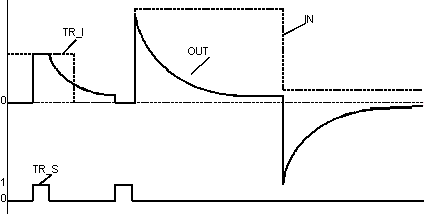

Représentation de la réponse indicielle du bloc fonction LEAD avec GAIN = 1 et LAG = 10s :
