Ecran de configuration d'une communication BMXNOM0200 en mode caractère
Traduction de la notice originale
A propos de nous
Généralités
Les pages suivantes présentent l'écran de configuration de la communication en mode caractère.
Accès à l'écran de configuration
Le tableau suivant indique la marche à suivre pour accéder à l'écran de configuration d'une communication en mode caractère :
Etape
Action
1
Ouvrez le sous-répertoire BMX NOM 0200 dans le navigateur de projet.
2
Sélectionnez la voie à configurer et la fonction de liaison en mode caractère dans l'écran qui s'affiche.
Ecran de configuration en mode caractère

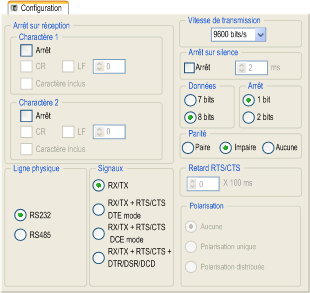

La figure ci-dessous représente l'écran de configuration par défaut d'une communication en mode caractère sur la voie 0 :
NOTE : Dans cet exemple, les zones Polarisation et Retard RTS/CTS sont grisées respectivement parce qu'une ligne physique RS232 et des signaux RX/TX ont été choisis.
Description
Ces zones permettent de configurer les paramètres de voie. En mode connecté, ces zones sont accessibles. En mode local, elles sont accessibles, mais certains paramètres ne le sont pas. Ils sont alors grisés.
Le tableau ci-dessous présente les différentes zones de l'écran de configuration de la communication Mode caractère :
Elément
Commentaire
Paramètres relatifs à la détection de fin de message
Ces paramètres sont accessibles dans 2 zones :
  • Arrêt en réception
  • Arrêt sur silence
Paramètres liés aux signaux et à la ligne physique
Ces paramètres sont accessibles dans 4 zones :
  • Ligne physique
  • Signaux
  • Retard RTS/CTS
  • Polarisation
Paramètres de la transmission
Ces paramètres sont accessibles dans 4 zones :
  • Vitesse de transmission
  • Données
  • Bits d'arrêt
  • Parité
Valeurs par défaut
Le tableau ci-dessous montre les valeurs par défaut des paramètres de la communication Mode caractère :
Paramètres de configuration
Voie 0
Voie 1
Paramètres de détection de fin de message
Arrêt en réception
Sans
Sans
Arrêt sur silence
Sans
Sans
Paramètres des signaux et de la ligne physique
Ligne physique
RS232
RS485
Signaux
RX/TX
RX/TX
Retard RTS/CTS
Non applicable
Non applicable
Polarisation
Non applicable
Aucune
Paramètres de la transmission
Vitesse de transmission
9 600 bits/s
9 600 bits/s
Données
8 bits
8 bits
Arrêt
1 bit
1 bit
Parité
Impaire
Impaire
