Comment accéder aux paramètres de la liaison série

Présentation

Les pages suivantes expliquent comment accéder à l'écran de configuration des ports série pour le module BMXNOM0200. Vous y trouverez également des informations générales sur les écrans de configuration et de mise au point des liaisons Modbus et Mode caractère :

Comment accéder à la liaison série

Le tableau suivant présente la marche à suivre pour accéder à la liaison série d'un module BMXNOM0200 :

Etape	Action
1	Ouvrez l'éditeur de configuration matérielle.
2	Double-cliquez sur le module BMXNOM0200.

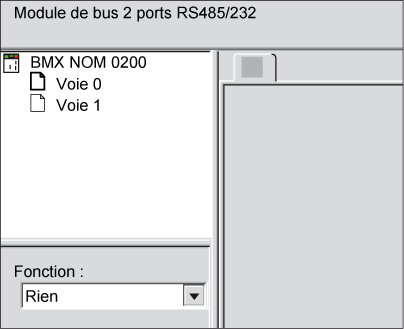

3	Sélectionnez la voie à configurer (Voie 0 ou Voie 1). Résultat avec la voie 0 sélectionnée :
4	Sélectionnez la fonction Liaison Modbus. Résultat avec la voie 0 sélectionnée :

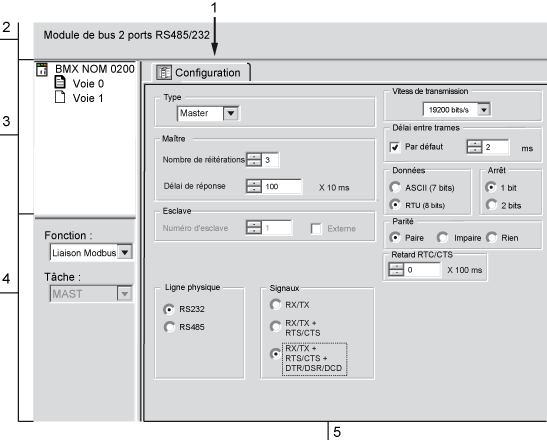

Description de l'écran de configuration

Le tableau suivant présente les différents éléments des écrans de configuration :

Légende	Elément	Fonction
1	Onglets	L'onglet en avant-plan indique le mode utilisé (Configuration pour cet exemple). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant. Les modes suivants sont disponibles : Configuration Mise au point (accessible uniquement en mode connecté), Diagnostic (accessible uniquement en mode connecté).
2	Zone de module	Affiche la référence du module et l'état de ses voyants d'état en mode connecté.
3	Zone de voie	Permet : D'afficher les onglets suivants en cliquant sur BMX NOM 0200 : Présentation, pour obtenir les caractéristiques de l'équipement. Objets d'E/S, pour pré-symboliser les objets d'entrée/sortie. Défaut, qui affiche les défauts détectés de l'équipement (en mode connecté). D''afficher les onglets suivant en cliquant sur Voie 0 ou Voie 1 : Configuration Mise au point Défaut D'afficher le symbole et le nom de la voie définis par l'utilisateur (à l'aide de l'éditeur de variables).
4	Zone des paramètres généraux	Permet de choisir les paramètres généraux associés à la voie : Fonction : Les fonctions disponibles sont Rien, Liaison Modbus et Liaison mode caractère. Par défaut, la fonction est définie sur Rien. Tâche : Définit la tâche maître dans laquelle seront échangés les objets à échanges implicites de la voie. Cette zone est en grisé et ne peut pas être configurée.
5	Zone de configuration, de mise au point ou de diagnostic de défaut	En mode configuration, cette zone permet de configurer les paramètres de la voie. En mode mise au point, elle permet de mettre au point la voie de communication. En mode diagnostic, elle permet d'afficher les erreurs détectées en cours au niveau du module ou de la voie.
