Généralités
Les pages suivantes présentent l'écran de configuration d'une communication Modbus série.
Accès à l'écran de configuration
Le tableau suivant présente la marche à suivre pour accéder à l'écran de configuration d'une communication Modbus série :
Etape
Action
1
Ouvrez le sous-répertoire BMX NOM 0200 dans le navigateur de projet.
2
Sélectionnez la voie à configurer et la fonction "Liaison Modbus" dans l'écran qui apparaît.
Illustration

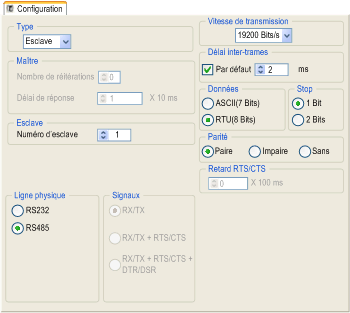

La figure ci-dessous représente un écran de configuration par défaut d'une communication Modbus Serial sur la voie 0 :
Description
Ces zones permettent de configurer les paramètres de voie. En mode connecté, ces zones sont accessibles. En mode local, elles sont accessibles, mais certains paramètres ne le sont pas. Ils sont alors grisés.
Le tableau ci-dessous présente les différentes zones de l'écran de configuration de liaison Modbus :
Elément
Commentaire
Paramètres de l'application
Ces paramètres sont accessibles dans 3 zones :
  • Type
  • Maître
  • Esclave
Paramètres liés aux signaux et à la ligne physique
Ces paramètres sont accessibles dans 3 zones :
  • Ligne physique
  • Signaux
  • Retard RTS/CTS
Paramètres de la transmission
Ces paramètres sont accessibles dans 5 zones :
  • Vitesse de transmission
  • Délai inter-trames
  • Données
  • Bits d'arrêt
  • Parité
NOTE : lors de la configuration de la communication Modbus série en mode maître, la zone Esclave est grisée et n'est pas modifiable (et inversement).
Valeurs par défaut
Le tableau suivant présente les valeurs par défaut des paramètres d'une communication Modbus série :
Paramètres de configuration
Valeur
Paramètres de l'application
Type
Esclave
Numéro d'esclave
1
Paramètres des signaux et de la ligne physique
Ligne physique
RS485
Signaux
RX/TX
Paramètres de la transmission
Vitesse de transmission
19200 bits/s
Délai entre les trames
2 ms
Données
RTU (8 bits)
Arrêter
1 bit
Parité
Paire
