Les équipements de terminaison de circuit de données (DCE, data circuit-terminating equipment) désignent notamment les modems.
Pour un appareil de type DCE, les broches RTS et CTS sont reliées directement (et non pas croisées).
Tous les équipements terminaux de circuit de données sont raccordés à un module BMXNOM0200 par un câble série direct utilisant une ligne physique RS232.
NOTE : Les différences entre les branchements DCE et DTE concernent essentiellement les fiches et la direction du signal des broches (entrée ou sortie). Par exemple, un PC de bureau est catégorisé dans les équipements DTE alors qu'un modem est catégorisé dans les équipements DCE.
Caractéristiques des modems
Le module BMXNOM0200 fonctionne avec la plupart des modems du marché. Pour raccorder un modem au port série d'un module BMXNOM0200, ce modem doit impérativement avoir les caractéristiques suivantes :
Les signaux CTS, DTR, DSR et DCD peuvent être gérés par l'application.
Raccordement d'un équipement terminal de circuit de données (DCE)

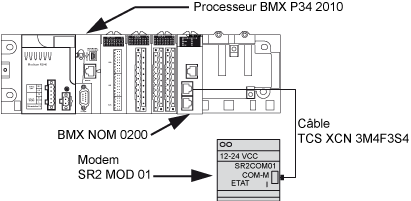

La figure suivante présente le raccordement d'un modem à un module BMXNOM0200 :
La connexion au modem nécessite un câble modem spécifique pour fonctionner.
Câble série direct RS 232
Example de câble TCSXCN3M4F3S4 :
Le câble direct série TCSXCN3M4F3S4 est une version à 8 fils et il a deux connecteurs :
-
Mâle RJ45,
-
SUB-D 9 broches mâle.

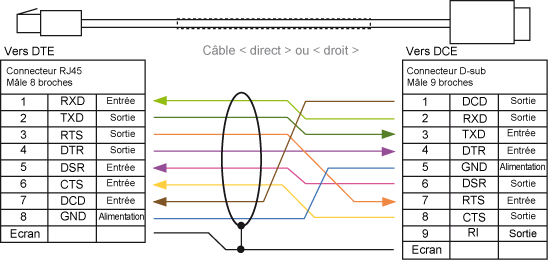

La figure suivante représente le brochage d'un câble série direct TCSXCN3M4F3S4 :
Câbles et accessoires de raccordement
Le tableau suivant présente les références produit des câbles et des adaptateurs à utiliser en fonction du connecteur série de l'équipement terminal de circuit de données (DCE) :
|
Connecteur série de l'équipement DCE
|
Câblage
|
|
Connecteur femelle SUB-D 9 broches
|
-
Câble TCSMCN3M4M3S2
-
Câble TCSXCN3M4F3S4
|
|
Connecteur femelle SUB-D 25 broches
|
-
Câble TCSMCN3M4M3S2
-
Adaptateur TSXCTC09
|
