Le terme "équipement terminal de données" (DTE, data terminal equipment) est utilisé pour désigner des équipements tels que :
-
périphériques usuels (imprimante, écran-clavier, terminal d'atelier...),
-
périphériques spécialisés (lecteur de codes barres par exemple),
-
ordinateur PC.
Pour un appareil de type DTE, les broches RTS et CTS sont croisées.
Tous les équipements terminaux de données sont raccordés à un module BMXNOM0200 par un câble série croisé utilisant la ligne physique RS232.
Raccordement d'un équipement terminal de données

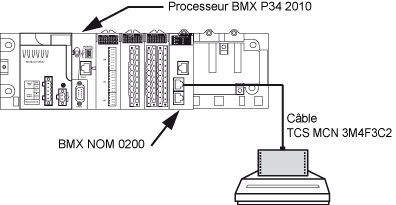

La figure suivante présente le raccordement d'une imprimante à un module BMXNOM0200 :
Le protocole de communication utilisé est Mode caractère.
NOTE : Un seul équipement terminal de données peut être raccordé au module BMXNOM0200.
Câble série croisé RS 232
Le câble série croisé TCSMCN3M4F3C2 comporte 2 connecteurs :
-
RJ45 mâle,
-
SUB-D 9 broches femelle.

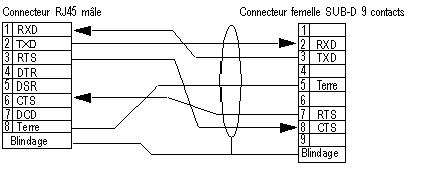

La figure suivante représente le brochage d'un câble série croisé TCSMCN3M4F3C2 :
Câbles et accessoires de raccordement
Le tableau suivant présente les références produit des câbles et des adaptateurs à utiliser en fonction du connecteur série de l'équipement terminal de données :
|
Connecteur série de l'équipement terminal de données
|
Câblage
|
|
Connecteur mâle SUB-D 9 broches
|
Câble TCSMCN3M4F3C2
|
|
Connecteur mâle SUB-D 25 broches
|
-
Câble TCSMCN3M4F3C2
-
Adaptateur TSXCTC07
|
|
Connecteur femelle SUB-D 25 broches
|
-
Câble TCSMCN3M4F3C2
-
Adaptateur TSXCTC10
|
