Système de câblage
Plusieurs câbles et accessoires sont nécessaires pour configurer une liaison série.

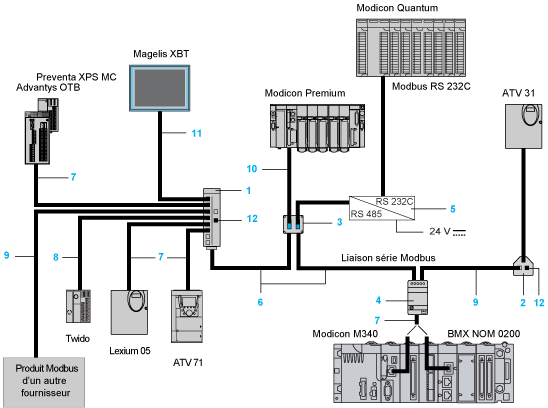

La figure ci-dessous montre un exemple de liaison Modbus série et de système de câblage en Mode caractère. Les câbles et accessoires de raccordement référencés dans la figure sont décrits dans les tableaux suivants :
Câbles
Le tableau ci-dessous montre les câbles disponibles qui sont compatibles avec la communication série sur ces processeurs et ce module :
Référence sur la figure
Désignation
Caractéristiques
Longueur
Réf. commerciale
6
Câble principal à paires torsadées à double blindage RS485
2 extrémités dénudées
100 m
TSX CSA 100
200 m
TSX CSA 200
500 m
TSX CSA 500
7
Câble RS485 Modbus
2 connecteurs RJ45 mâles
0,3 m
VW3 A8 306 R03
1 m
VW3 A8 306 R10
3 m
VW3 A8 306 R30
-
Câble RS485 Modbus
  • 1 connecteur RJ45 mâle
  • 1 connecteur SUB-D mâle à 15 broches
3 m
VW3 A8 306
8
Câble RS485 Modbus
  • 1 connecteur RJ45 mâle
  • 1 connecteur mini-DIN
0,3 m
TWD XCA RJ003
1 m
TWD XCA RJ010
3 m
TWD XCA RJ030
9
Câble RS485 Modbus
  • 1 connecteur RJ45 mâle
  • 1 extrémité dénudée
3 m
VW3 A8 306 D30
10
Câble RS485 Modbus
  • 1 connecteur miniature
  • 1 connecteur SUB-D à 15 broches
3 m
TSX SCP CM 4630
11
Câble RS485 pour afficheur et terminal Magelis XBT
  • 1 connecteur RJ45 mâle
  • 1 connecteur SUB-D femelle à 25 broches
Remarque : ce câble n'est pas compatible avec le module BMX NOM 0200.
2,5 m
XBT-Z938
-
Câble RS485 pour équipements alimentés via la liaison série
2 connecteurs RJ45 mâles
Remarque : ce câble n'est pas compatible avec le module BMX NOM 0200.
3 m
XBT-Z9980
-
Câble RS232 à quatre fils pour équipement DTE (Data Terminal Equipment)
  • 1 connecteur RJ45 mâle
  • 1 connecteur SUB-D femelle à 9 broches
3 m
TCS MCN 3M4F3C2
-
Câble RS232 à quatre fils pour équipement DCE (Data Circuit-terminating Equipment)
  • 1 connecteur RJ45 mâle
  • 1 connecteur SUB-D mâle à 9 broches
3 m
TCS MCN 3M4M3S2
-
Câble RS232 à sept fils pour équipement DCE (Data Circuit-terminating Equipment)
  • 1 connecteur RJ45 mâle
  • 1 connecteur SUB-D mâle à 9 broches
3 m
TCS XCN 3M4F3S4
Accessoires de raccordement
Le tableau ci-dessous montre les accessoires de raccordement disponibles, qui sont compatibles avec la communication série sur ces processeurs et ce module :
Référence sur la figure
Désignation
Caractéristiques
Réf. commerciale
1
Boîtier répartiteur Modbus
  • 10 connecteurs RJ45
  • 1 bornier à vis
LU9 GC3
2
Boîtier de raccordement en T
  • 2 connecteurs RJ45
  • Câble embarqué de 0,3 m avec connecteur RJ45 à l'extrémité
VW3 A8 306 TF03
  • 2 connecteurs RJ45
  • Câble embarqué de 1 m avec connecteur RJ45 à l'extrémité
VW3 A8 306 TF10
-
Boîtier de raccordement en T passif
  • Trois borniers à vis
  • Adaptateur d'embout RC
TSX SCA 50
3
Prise d'abonné 2 voies passif
  • 2 connecteurs SUB-D femelles à 15 broches
  • 2 borniers à vis
  • Adaptateur d'embout RC
TSX SCA 62
4
Boîtier de raccordement en T RS485 isolé
  • Un connecteur RJ45
  • 1 bornier à vis
TWD XCA ISO
-
Boîtier de raccordement en T
3 connecteurs RJ45
TWD XCA T3RJ
-
Adaptateur Modbus/Bluetooth
  • 1 adaptateur Bluetooth avec 1 connecteur RJ45
  • 1 cordon pour PowerSuite avec 2 connecteurs RJ45
  • 1 cordon pour TwidoSuite avec 1 connecteur RJ45 et 1 connecteur mini-DIN
  • 1 adaptateur RJ45/SUB-D mâle à 9 broches pour variateurs ATV
VW3 A8 114
5
Adaptateur de ligne RS232C/RS485 sans signaux de modem
19,2 Kbits/s
XGS Z24
12
Terminaison de ligne pour connecteur RJ45
  • Résistance de 120 Ω
  • Capacité de 1 nF
VW3 A8 306 RC
-
Terminaison de ligne pour bornier à vis
  • Résistance de 120 Ω
  • Capacité de 1 nF
VW3 A8 306 DRC
-
Adaptateur pour équipements non standard
  • 2 connecteurs SUB-D mâles à 25 broches
XBT ZG999
-
Adaptateur pour équipements non standard
  • 1 connecteur SUB-D mâle à 25 broches
  • 1 connecteur SUB-D mâle à 9 broches
XBT ZG909
-
Adaptateur pour équipement terminal de données
  • 1 connecteur SUB-D mâle à 9 broches
  • 1 connecteur SUB-D femelle à 25 broches
TSX CTC 07
-
Adaptateur pour équipement terminal de données
  • 1 connecteur SUB-D mâle à 9 broches
  • 1 connecteur SUB-D mâle à 25 broches
TSX CTC 10
-
Adaptateur pour équipement DCE (Data Circuit-terminating Equipment)
  • 1 connecteur SUB-D femelle à 9 broches
  • 1 connecteur SUB-D mâle à 25 broches
TSX CTC 09
NOTE : Cette liste de câbles et d'accessoires n'est pas exhaustive.
