Les pages ci-dessous présentent un exemple de branchement d'équipement Modbus et une architecture de liaison Mobdus Serial.
Branchement d'équipements Modbus non alimentés par la liaison série

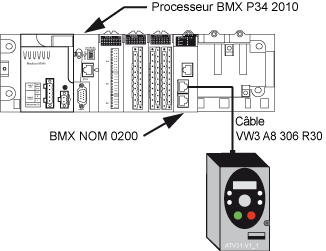

L'illustration suivante présente le raccordement d'un module BMXNOM0200 à un variateur ATV31 :
Les équipements sont configurés comme suit :
Le câble VW3A8306R30 a les propriétés suivantes :
Architecture de liaison Modbus série
L'architecture de liaison Modbus série comprend les éléments suivants :

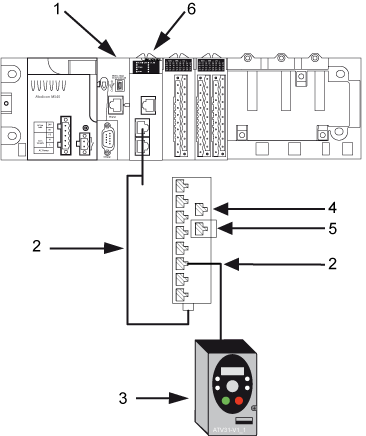

L'illustration suivante représente l'architecture de liaison série décrite précédemment :
1
Processeur BMXP342010
2
Câble VW3A8306R••
3
Variateur ATV31
4
Bloc répartiteur LU9GC3
5
Terminaison de ligne Modbus VW3A8306RC
6
Module BMXNOM0200
