Un réseau Modbus multipoint doit disposer d'une terminaison de ligne et d'une polarisation.
Les équipements susceptibles d'être connectés à ce bus sont :
-
autres automates tels que M340, Premium, Quantum, Twido ou Nano
-
appareils Schneider Automation tels que , module de sécurité , , ou
-
autres appareils compatibles avec le protocole Modbus
-
modem,
NOTE : Il est aussi possible de créer un réseau Modbus point à point.

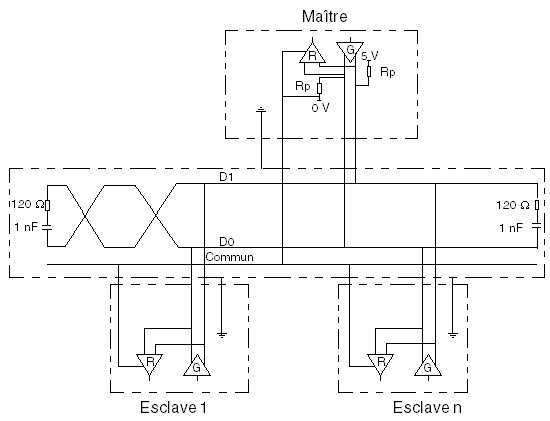

Schéma électrique de terminaison de ligne et de polarisation :
La terminaison de ligne est réalisée de façon externe : elle est composée de deux résistances de 120 Ω et d'un condensateur 1 nF placés sur chacune des extrémités du réseau (VW3 A8 306RC ou VW3 A8 306 DRC). Ne placez pas la terminaison de ligne à l'extrémité d'un câble de dérivation.
Sur une ligne Modbus, la polarisation est nécessaire pour un réseau RS485.
-
Si le module BMXNOM0200 est utilisée comme maître, il est automatiquement piloté par le système, donc il n'y a pas besoin de polarisation externe.
-
Si le module est utilisé BMXNOM0200 comme esclave, la polarisation doit être mise en œuvre par deux résistances (Rp) de 450 à 650 Ω connectées sur la paire équilibrée RS485 :
-
une résistance de démarrage à une tension de 5 V sur le circuit D1,
-
une résistance d'arrêt sur le circuit commun D0.
NOTE :
En mode caractère, la polarisation de la ligne est configurable sous Control Expert. Il est possible de choisir entre :
-
polarisation à basse impédance comme sur les réseaux Modbus (l'objectif de ce type de polarisation est de permettre au maître de maintenir l'état par défaut),
-
polarisation à haute impédance (l'objectif de ce type de polarisation est de permettre à chaque appareil de contribuer au maintien de l'état par défaut),
-
pas de polarisation (en cas d'utilisation de polarisation externe).
