Présentation du BMXNOM0200 module
Traduction de la notice originale
A propos de nous
Généralités
Le module de liaison série BMXNOM0200 est un module de ligne série asynchrone bidirectionnelle qui prend en charge les communications Modbus série (maître ou esclave) et en mode caractères.
Le BMXNOM0200 est un module dédié de format simple qui peut être installé dans un rack Modicon X80.
Version renforcée
L'équipement BMXNOM0200H (renforcé) est la version renforcée de l'équipement BMXNOM0200 standard. Il peut être utilisé à des températures extrêmes et dans des environnements chimiques difficiles.
Pour plus d'informations, reportez-vous au chapitre Installation dans des environnements plus rudes.
Présentation du module

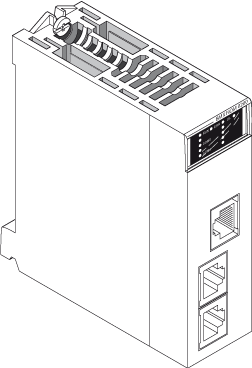

L'illustration ci-dessous présente les caractéristiques physiques du module BMXNOM0200 :
Ce module BMX NOM 0200 est composé des éléments décrits dans le tableau suivant :
Légende
Description
1
Cinq voyants à l'avant du module :
  • RUN et ERR indiquent l'état du module,
  • SER COM0 affiche l'état du trafic sur le port série port 0 RS232 ou port 0 RS485 (voie 0),
  • SER COM1 affiche l'état du trafic sur le port série Port 1 RS485 (voie 1),
  • DL indique l'état du téléchargement du micrologiciel.
2
Voie intégrée 0 dédiée à la liaison série avec 2 ports série :
  • Port 0 RS232
  • Port 0 RS485
Remarque : Un seul port série peut être actif à la fois.
3
Voie intégrée 1 dédiée à la liaison série avec 1 port série :
  • Port 1 RS485
NOTE : Dans certains modes de fonctionnement, des voyants peuvent donner des informations plus précises.
Diagnostics visuels
Cinq voyants se trouvent sur la face avant du module BMXNOM0200. Ils affichent des informations sur l'état de fonctionnement du module et sur l'état de communication de la liaison série intégrée.

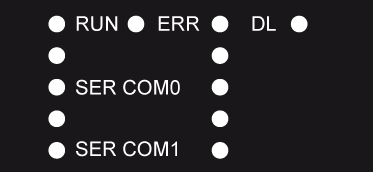

Affichage des voyants :
Signification des voyants :
RUN
ERR
SER COM0
SER COM1
DL
Diagnostic
0
_
_
_
_
Le module n'est pas alimenté ou n'est pas opérationnel.
0
B
_
_
_
Le module n'est pas configuré.
1
1
_
_
_
Le module fonctionne mal.
1
1
1
0
_
Le module a détecté un problème sur la voie 0.
1
1
1
B
_
Le module a détecté un problème sur la voie 0, la voie 1 est en cours d'échange de données.
1
1
0
1
_
Le module a détecté un problème sur la voie 1.
1
1
B
1
_
Le module a détecté un problème sur la voie 1, la voie 0 est en cours d'échange de données.
1
0
B
_
_
La voie 0 est en cours d'échange de données.
1
0
_
B
_
La voie 1 est en cours d'échange de données.
B
B
_
_
0
La CPU est absente.
B
B
B
B
_
Le module est en cours d'autotest.
_
_
_
_
B
Un micrologiciel de module est en cours de téléchargement.
_
_
_
_
1
Le micrologiciel a été transféré ; le module doit être réinitialisé.
Présentation des ports série

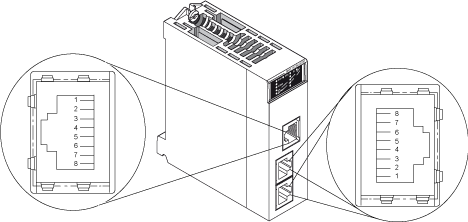

La figure suivante représente les ports série RJ45 du BMXNOM0200 :
Le tableau ci-dessous indique l'affectation des broches pour le port série sur le BMXNOM0200 :
N° de broche
Port série RS485
Port série RS232
1
_
RXD (réception de données)
2
_
TXD (transmission de données)
3
_
RTS (demande d'émission)
4
D1 (B/B4)
DTR (terminal de données prêt)
5
D0 (A/A4)
DSR (jeu de données prêt)
6
_
CTS (prêt à émettre)
7
_
DCD (détection de porteuse)
8
Mise à la terre de la liaison série potentielle (0 V)
Mise à la terre de la liaison série potentielle (0 V)
NOTE :
  • Les deux lignes RS485 sont isolées. La tension d'isolement entre les deux lignes série à 500 V et entre chaque ligne isolée et l'embase va jusqu'à 500 VCA.
  • Les lignes RS232 à sept fils et RS485 à deux fils utilisent le même connecteur RJ45 femelle. Seul le câblage du signal diffère.
Caractéristiques des voies
Le module BMXNOM0200 comprend les voies suivantes :
Les caractéristiques de liaison des deux protocoles sont les suivantes :
Modbus série/RS485
Modbus série/RS232
Mode caractère/RS485
Mode caractère/RS232
Type
Maître/esclave
Maître/esclave
Half Duplex
Full Duplex
Débit
19 200 bauds. Les paramètres peuvent être réglés de 300 bauds à 57 600 bauds.
19 200 bauds. Les paramètres peuvent être réglés de 300 bauds à 115 200 bauds.
9 600 bauds. Les paramètres peuvent être réglés de 300 bauds à 57 600 bauds.
9 600 bauds. Les paramètres peuvent être réglés de 300 bauds à 115 200 bauds.
Nombre d'équipements
32
32
_
_
Adresses d'esclave autorisées
1 à 247
1 à 247
_
_
Longueur max. du bus sans branchement
Reportez-vous au tableau ci-dessous (15 m avec dérivation).
15 m
Reportez-vous au tableau ci-dessous (15 m avec dérivation).
15 m
Taille des messages
Modbus série :
  • RTU : 256 octets (252 octets de données)
  • ASCII : 513 octets (2 x 252 octets de données)
Modbus série :
  • RTU : 256 octets (252 octets de données)
  • ASCII : 513 octets (2 x 252 octets de données)
1 024 octets
1 024 octets
Services
Lecture de mots/bits.
Ecriture de mots/bits.
Diagnostics.
Lecture de mots/bits.
Ecriture de mots/bits.
Diagnostics.
Emission de chaînes de caractères.
Réception de chaînes de caractères.
Emission de chaînes de caractères.
Réception de chaînes de caractères.
Contrôle de flux matériel
_
Facultativement par signaux RTS/CTS.
_
Facultativement par signaux RTS/CTS.
NOTE : En utilisant simultanément plusieurs blocs fonction de communication par voie, le BMXNOM0200 peut consommer toute la bande passante Modbus.
Le tableau ci-après indique la longueur maximale de câble RS485 en fonction du débit en bauds choisi :
Débit en bauds (bits/s)
Longueur (m)
Référence produit
300
1 000
(1)
600
1 000
(1)
1 200
1 000
(1)
2400
1 000
(1)
9 600
1 000
(1)
19200
600
(1)
38400
300
(1) ou (2)
57600
200
(1) ou (2)
Conditions de fonctionnement en altitude
Les caractéristiques énoncées dans le tableau ci-dessous s'appliquent aux modules BMXNOM0200 et BMXNOM0200H utilisés à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque les modules fonctionnent à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.
Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement.
Température de fonctionnement
Module
Plage de températures
BMXNOM0200
0 à 60 ºC (32 à 140 ºF)
BMXNOM0200H
-25 à 70 ºC (-13 à 158 ºF)
Consommation des modules
Ce tableau indique la consommation du module BMXNOM0200 :
Tension
Courant typique
Courant maximum
Puissance dissipée typique
Puissance dissipée maximum
24 V CC
80 mA
130 mA
1,92 W
3,12 W
