TON : délai à l'activation

Description du fonctionnement

Le bloc fonction est utilisé pour le retard de mise en marche.

L’état initial de ET lors du premier appel du bloc fonction est "0".

Les paramètres supplémentaires et peuvent être configurés.

Représentation dans FBD

Représentation :

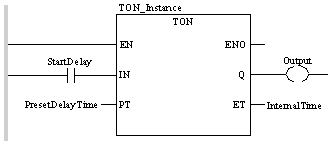

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

CAL TON_Instance (IN:=StartDelay, PT:=PresetDelayTime,
    Q=>Output, ET=>InternalTime)

Représentation dans ST

Représentation :

TON_Instance (IN:=StartDelay, PT:=PresetDelayTime,
    Q=>Output, ET=>InternalTime) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
IN	BOOL	Déclenchement de la temporisation
PT	TIME	Présélection du temps de retard

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Q	BOOL	Sortie
ET	TIME	Horloge interne

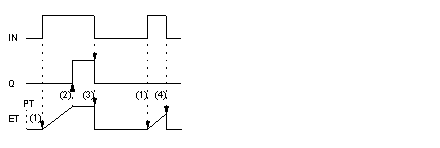

Chronogramme

Représentation de la temporisation à l’enclenchement TON :

(1)

Si IN passe à "1", l’horloge interne (ET) se déclenche.

(2)

Si l’horloge interne atteint la valeur de PT, Q passe à "1".

(3)

Si IN passe à "0", Q passe à "0" et l’horloge interne s’arrête/est remise à zéro.

(4)

Si IN passe à "0" avant que l’horloge interne n’ait atteint la valeur de PT, l’horloge interne s’arrête/est remise à zéro sans que Q ne passe à "1".

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

TIME

Le type TIME exprime une durée en millisecondes. Codé sur 32 bits, ce type permet d'obtenir des durées de 0 à 2 32-1 millisecondes.

Le type TIME présente les unités suivantes : jours (d), heures (h), minutes (m), secondes (s) et millisecondes (ms). Une valeur littérale de type TIME est représentée par une combinaison des types précédents associés au préfixe T#, t#, TIME# ou time#.

Exemples : T#25h15m, t#14,7S, TIME#5d10h23m45s3ms
