TOF : délai à la désactivation
Traduction de la notice originale
A propos de nous
Description du fonctionnement
Le bloc fonction est utilisé pour effectuer un retard au déclenchement.
L’état initial de ET lors du premier appel du bloc fonction est "0".
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Représentation dans FBD
Représentation :

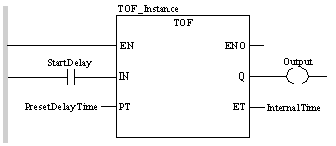

Représentation dans LD
Représentation :
Représentation dans IL
Représentation :
CAL TOF_Instance (IN:=StartDelay, PT:=PresetDelayTime,
    Q=>Output, ET=>InternalTime)
Représentation dans ST
Représentation :
TOF_Instance (IN:=StartDelay, PT:=PresetDelayTime,
    Q=>Output, ET=>InternalTime) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
IN
BOOL
Déclenchement de la temporisation
PT
TIME
Présélection du temps de retard
Description des paramètres de sortie :
Paramètre
Type de données
Signification
Q
BOOL
Sortie
ET
TIME
Horloge interne

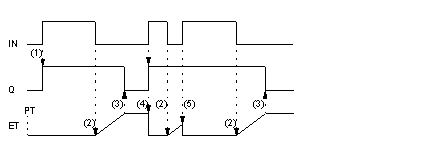

Chronogramme
Représentation de la temporisation au déclenchement TOF :
(1)
Si IN passe à "1", Q passe à "1".
(2)
Si IN passe à "0", l’horloge interne (ET) se déclenche.
(3)
Si l’horloge interne atteint la valeur de PT, Q passe sur "0".
(4)
Si IN passe à "1", Q passe à "1" et l’horloge interne s’arrête/est remise à zéro.
(5)
Si IN passe à "1" avant que l’horloge interne n’ait atteint la valeur de PT, l’horloge interne s’arrête/est remise à zéro sans que Q ne soit remis à "0".
