TP : impulsion
Traduction de la notice originale
A propos de nous
Description du fonctionnement
Le bloc fonction sert à générer une impulsion de durée définie.
L’état initial de ET lors du premier appel du bloc fonction est "0".
Les paramètres supplémentaires EN et ENO peuvent être configurés.
Représentation dans FBD
Représentation :
Représentation dans LD
Représentation :
Représentation dans IL
Représentation :
CAL TP_Instance (IN:=TriggerPulse, PT:=PulseDuration,
    Q=>Output, ET=>InternalTime)
Représentation dans ST
Représentation :
TP_Instance (IN:=TriggerPulse, PT:=PulseDuration,
    Q=>Output, ET=>InternalTime) ;
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Signification
IN
BOOL
Déclenchement d’impulsion
PT
TIME
Présélection de la durée d’impulsion
Description des paramètres de sortie :
Paramètre
Type de données
Signification
Q
BOOL
Sortie
ET
TIME
Horloge interne
Chronogramme

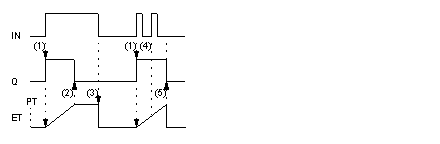

Représentation de l’impulsion TP :
(1)
Si IN passe à "1", Q passe à "1" et l’horloge interne (ET) se déclenche.
(2)
Si l’horloge interne atteint la valeur de PT, Q est remis à "0" (indépendamment de IN).
(3)
L’horloge interne s’arrête/est remise à zéro, si IN est remis à "0".
(4)
Si l’horloge interne n’a pas encore atteint la valeur de PT, la présence d’un cycle d’impulsion au niveau de IN n’a aucune influence sur l’horloge interne.
(5)
Si l’horloge interne a atteint la valeur de PT et que IN est à l’état "0", l’horloge interne s’arrête/est remise à zéro et Q est remis à "0".
