INT_AS_DINT : concaténation de deux entiers pour former un entier double

Description de la fonction

La fonction INT_AS_DINT concatène deux entiers pour former un entier double.

Les paramètres supplémentaires et peuvent être configurés.

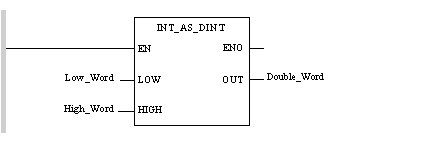

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Low_Word

INT_AS_DINT High_Word

ST Double_Word

Représentation en ST

Représentation :

Double_Word := INT_AS_DINT(Low_Word, High_Word);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
Low_Word	INT	Entier qui doit devenir le poids faible de l’entier double Double_Word. Exemple : Low_Word contient 16#5678.
High_Word	INT	Entier qui doit devenir le poids fort de l’entier double Double_Word. Exemple : High_Word contient 16#1234.

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
Double_Word	DINT	Entier double composé des deux entiers Low_Word pour le poids faible et High_Word pour le poids fort. Exemple : pour les valeurs d’exemple du tableau précédent, Double_Word contient 16#12345678.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
