INT_TO_*** : conversion de type

Traduction de la notice originale

Description de la fonction

La fonction convertit une valeur d'entrée du type de données en une valeur de sortie du type de données , , , , , , , ou .

NOTE : La fonction procède à la conversion en respectant strictement les règles CEI. Cette fonction étant réalisée en tant que fonction générique, il en résulte aussi quelques conversions illogiques, par ex. INT_TO_BOOL.

Les valeurs d’entrée négatives ne peuvent être converties en types de donnéesUINT, UDINT ou TIME.

Lors de la conversion d’une valeur d’entrée de type UINT en type WORD, le profil binaire d’entrée est transmis à la sortie sans modification.

Lors de la conversion d’une valeur d’entrée du type de données INT en type BOOL ou BYTE, les bits d’entrée de poids faible sont transmis à la sortie.

Les paramètres supplémentaires et peuvent être configurés.

Fonctions disponibles

Liste des fonctions disponibles :

INT_TO_BOOL
INT_TO_BYTE
INT_TO_WORD
INT_TO_DWORD
INT_TO_DINT
INT_TO_UINT
INT_TO_UDINT
INT_TO_REAL
INT_TO_TIME

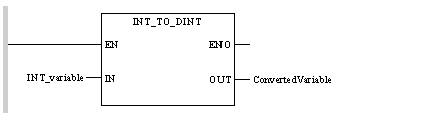

Représentation en FBD

Représentation d'une application Double Integer :

Représentation en LD

Représentation d'une application Double Integer :

Représentation en IL

Représentation d'une application Double Integer :

LD INT_variable
INT_TO_DINT
ST ConvertedVariable

Représentation en ST

Représentation d'une application Double Integer :

ConvertedVariable := INT_TO_DINT (INT_variable) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
INT_variable	INT	Valeur d’entrée

Description des paramètres de sortie :

Paramètres	Type de données	Signification
ConvertedVariable	BOOL, BYTE, DWORD, WORD, DINT, UINT, UDINT, REAL, TIME	Valeur de sortie

Erreur d’exécution

Le bit système %S18 est configuré sur 1 si

la plage des valeurs de sortie est dépassée (types de données numériques)
une valeur d’entrée négative est susceptible d’être convertie en une valeur de sortie UDINT, UINT ou TIME.
lors de la conversion en type de donnéesREAL un nombre en virgule flottante non admis est généré. De plus, dans ce cas, le statut devient %SW17.

Le bit système %S18 et le mot système %SW17 ne sont pas utilisés lors d'une conversion dans les types de données :

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

-32768, 32767, 2#1111110001001001, 16#9FA4.

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

-2147483648, 2147483647, 16#FFFFFFFF.

UDINT est l'acronyme du format « Unsigned Double INTeger » (entier double non signé) (codé sur 32 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 32) - 1.

0, 4294967295, 2#11111111111111111111111111111111, 8#37777777777, 16#FFFFFFFF.

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

Le type TIME exprime une durée en millisecondes. Codé sur 32 bits, ce type permet d'obtenir des durées de 0 à 2 32-1 millisecondes.

Le type TIME présente les unités suivantes : jours (d), heures (h), minutes (m), secondes (s) et millisecondes (ms). Une valeur littérale de type TIME est représentée par une combinaison des types précédents associés au préfixe T#, t#, TIME# ou time#.

Exemples : T#25h15m, t#14,7S, TIME#5d10h23m45s3ms

Le type REAL (réel) est codé sur 32 bits.

Lorsqu'un résultat est :

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

8 bits constituent un octet (BYTE). La saisie d'un BYTE s'effectue soit en mode binaire, soit en base 8.

Le type BYTE est codé dans un format 8 bits qui, au format hexadécimal, s'étend de 16#00 à 16#FF.

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Exemples de représentation

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

DWORD est l'acronyme de « Double Word » (mot double).

Le type DWORD est codé dans un format 32 bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Exemples de représentation :

Données	Représentation dans l'une des bases
00000000000010101101110011011110	16#ADCDE
00000000000000010000000000000000	8#200000
00000000000010101011110011011110	2#10101011110011011110

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFFFFFF
Octale	8#0	8#37777777777
Binaire	2#0	2#11111111111111111111111111111111
