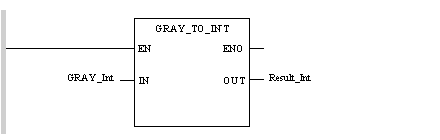

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Le code Gray, ou « binaire réfléchi », permet de coder une valeur numérique développée en une chaîne de configurations binaires pouvant être différenciées par le changement d'état d'un seul bit.

Par exemple, ce code permet d'éviter l'événement aléatoire suivant : en code binaire pur, la modification de la valeur 0111 en 1000 peut produire un nombre compris entre 0 et 1 000, sachant que les bits ne changent pas tous de valeur en même temps.

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.
