Structure d'un esclave AS-i
(Traduction du document original anglais)
A propos de nous
Présentation
Le bus AS-i permet l'interconnexion de 31 équipements esclaves disposant chacun de :
Le bus AS-i peut ainsi gérer jusqu'à 248 E/S.
Chaque esclave possède sa propre adresse et un profil (définition de l'échange des variables).
Illustration de la structure

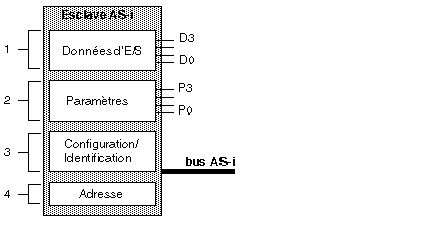

La figure ci-dessous présente la structure d'un esclave AS-i.
Description des éléments constitutifs
Le tableau ci-dessous présente les différents éléments constituant la structure d'un esclave AS-i.
Numéro
Elément
Description
1
Données d'entrées/sorties
Les données d'entrées sont mémorisées par l'esclave et mises à la disposition du maître AS-i.
Les données de sorties sont mises à jour par le module maître.
2
Paramètres
Les paramètres permettent le pilotage et la commutation des modes de fonctionnement internes au capteur ou actionneur.
3
Configuration/Identification
Ce champ contient :
  • le code correspondant à la configuration des entrées/sorties (E/S),
  • le code d'identification de l'esclave (ID).
4
Adresse
Adresse physique de l'esclave.
Remarque : les paramètres de fonctionnement, l'adresse, les données de configuration et d'indentification sont sauvegardés dans une mémoire non volatile.
