Architecture du module TSX SAY 100
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TSX SAY 100 fonctionne selon le mode maître/esclave. Le maître commande seul les échanges sur le bus.
La norme AS-i définit plusieurs niveaux de service offerts par le maître :
NOTE : Le module TSX SAY 100 correspond au profil M2 avec possibilité supplémentaire de lire des informations de diagnostic des esclaves.
Le module intègre des champs de données qui permettent de gérer des listes d'esclaves et les images des données d'entrées/sorties. Ces informations sont stockées en mémoire volatile.
Illustration de l'architecture

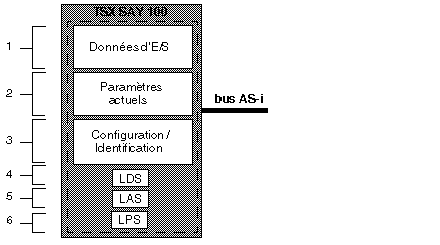

La figure ci-dessous présente l'architecture du module TSX SAY 100.
Description des éléments constitutifs
Le tableau ci-dessous présente les différents éléments constituant l'architecture du module TSX SAY 100.
Numéro
Elément
Description
1
Données d'E/S
Images des 124 entrées et des 124 sorties du bus AS-i V2.
2
Paramètres actuels
Image des paramètres de tous les esclaves.
3
Configuration/Identification
Ce champ contient tous les codes E/S et les codes identification de tous les esclaves détectés.
4
LDS
Liste de tous les esclaves détectés sur le bus.
5
LAS
Liste des esclaves activés sur le bus.
6
LPS
Liste des esclaves prévus sur le bus et configurés par Control Expert.
