Comment déclarer un équipement esclave sur le bus AS-i
(Traduction du document original anglais)
A propos de nous
Présentation
Le logiciel Control Expert propose un catalogue de produits Schneider regroupant l'ensemble des esclaves AS-i disponibles. Ce catalogue est actuellement structuré selon les familles suivantes :
Le choix Famille privée donne à l'utilisateur la possibilité de gérer un fichier catalogue spécifique d'équipements AS-i à partir de son terminal de programmation.
NOTE : Un projet utilisant des produits AS-i provenant du catalogue Famille privée est toujours lié à l'utilisation du catalogue Famille privée du poste de travail dans lequel ce catalogue a été créé.
Procédure
Cette opération permet de déclarer un équipement esclave sur le bus AS-i.
Etape
Action
1
Ouvrez le module AS-i à configurer.
2
Accédez à l'écran de configuration en cliquant sur l'onglet Configuration.
3
Dans le champ Configuration AS-interface, double-cliquez dans la cellule correspondant au numéro d'emplacement d'accueil du nouvel esclave (1 à 31) ou sélectionnez ladite cellule, puis exécutez la commande Edition → Ajouter un esclave AS-I.
Résultat : l'écran Associer un profil apparaît.
4
Sélectionnez dans le champ Familles de profils la famille désirée.

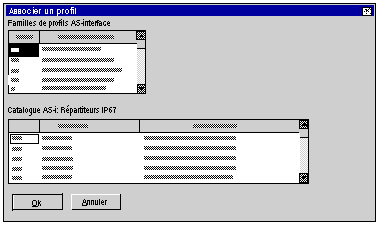

Résultat : le Catalogue de profils associé à la famille sélectionnée apparaît.
Remarque : il est normal que les produits ou familles suivants aient été supprimés puisqu'ils ne sont plus fabriqués ni commercialisés :
  • Signalisation et contrôle (code 7)
  • Détecteur de proximité inductif (code 11)
  • Interface IP67 Modulaire M12 (code 3)
  • Interface IP67 M12 (code 10)
  • Interface IP67 M8 (code 15)
  • Clavier (code 5)
  • Détecteur photo-électrique (code 9)
  • Produits XVA-S102 des colonnes lumineuses (code 6)
Les produits sont toujours renseignés mais seul l'accès via les familles est supprimé. Il n'est plus possible d'ajouter les produits ci-dessus. En revanche, si l'application les utilisait, ces produits apparaîtront normalement sur son écran de configuration (pas de blanc) et tout fonctionnera normalement.
5
Sélectionnez dans le Catalogue de profils AS-interface l'équipement désiré.
6
Confirmez votre sélection avec OK.
Résultat : l'équipement esclave est déclaré dans son emplacement et la référence de l'équipement connecté apparaît face au numéro de l'esclave.
7
Pour connecter d'autres équipements esclaves sur le bus AS-i, répétez la procédure à partir de l'étape 3.
