Bus AS-i affiché dans le navigateur du projet

Présentation

Lorsque vous déclarez un module TSX SAY 100 sur le rack automate, le bus AS-i est représenté dans le répertoire Configuration du navigateur du projet. Le numéro du bus AS-i est calculé automatiquement par Control Expert. Cette valeur est modifiable.

Après avoir déclaré tous les esclaves sur le bus AS-i et validé la configuration, les esclaves AS-i apparaissent eux aussi sur le bus AS-i du navigateur du projet. Chaque esclave est accompagné de son numéro d'adresse. L'affichage du bus AS-i et des esclaves permet de connaître de façon simple leur adressage topologique.

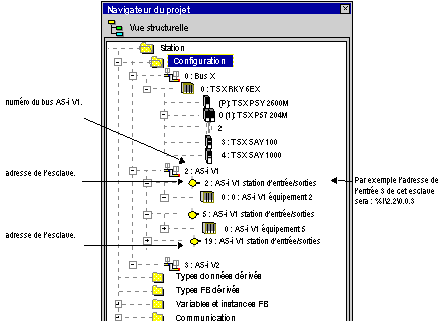

La figure suivante représente le bus AS-i avec ses esclaves dans le navigateur du projet :

Dans le navigateur du projet, le bus AS-i est représenté par AS-i V1 et le bus AS-i V2 est représenté par AS-i V2.

Modification du numéro du bus

Il est possible de modifier le numéro du bus AS-I en suivant les instructions suivantes :

Etape	Action
1	Fermez l'écran de configuration du module AS-I (s'il est ouvert).
2	Dans le navigateur du projet, cliquez avec le bouton droit de la souris sur le module AS-I et choisissez Propriétés.
3	Dans la fenêtre Propriétés du bus, choisissez le numéro du bus souhaité (compris entre 1 et 999).
4	Cliquez sur OK pour valider la modification. Résultat : l'adressage des équipements esclaves associé directement au module bus AS-I est automatiquement modifié.

NOTE : il est conseillé de ne pas utiliser le bus numéro 2 pour le bus AS-I, car ce numéro est réservé au bus Fipio.
