Description de l'écran de configuration d'un module de communication AS-i

Présentation

L'écran de configuration est un outil graphique destiné à configurer un module sélectionné dans un rack. Il donne accès aux paramètres associés au module et aux équipements esclaves.

Illustration

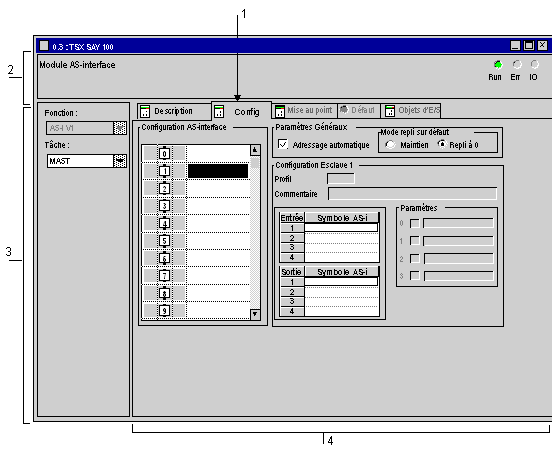

La figure ci-dessous représente un écran de configuration.

Description

Le tableau suivant présente les différents éléments de l'écran de configuration et leurs fonctions.

Numéro	Elément	Fonction
1	Onglets	L'onglet en avant plan indique le mode en cours (Configuration pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes possibles sont : Configuration, Mise au point (ou diagnostic), accessible uniquement en mode connecté, Diagnostics, par défaut, accessible uniquement en mode connecté. L'onglet Objets d'E/S permet de présymboliser les objets d'entrée/sortie.
2	Zone du module	Rappelle l'intitulé abrégé du module et l'état du module en mode connecté. Trois indicateurs fournissent l'état du module en mode connecté : RUN indique l'état de fonctionnement du module. ERR signale un défaut interne au module. I/O signal un défaut externe au module ou un défaut applicatif.
3	Zone des paramètres généraux	Permet de choisir les paramètres généraux associés à la voie : Fonction : la fonction Bus AS-i est figée (estompé). Tâche : définit la tâche MAST ou FAST par laquelle les objets à échange implicite de la voie seront échangés.
4	Zone de configuration	Permet de configurer les paramètres de configuration de la voie. Certains choix peuvent être figés et apparaissent en estompé. Elle est décomposée en quatre zones : la configuration AS-interface, les caractéristiques de l'esclave sélectionné, les paramètres appliqués à l'esclave sélectionné, les symboles des entrées et des sorties associées à un équipement.
