Dimensions et montage de l'unité d'alimentation AS-i TSX SUP A02

Dimensions

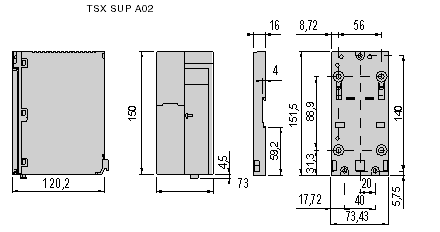

Illustration de l'alimentation et de son bloc de montage :

Unité d'alimentation AS-i TSX SUP A02 Bloc de montage

(Dimensions en mm)

Procédure de montage

Le module TSX SUP A02 peut être monté :

avec le support de montage du module :
- sur un profilé AM1-DE200 ou AM1-DP200
- sur une platine AM1-PA
Chaque module d'alimentation est livré en étant monté sur un support permettant ces types de montage.
sur un rack sans le support de montage du module :

le TSX SUP A02 peut être monté sur un rack TDX RKY• dans n'importe quel emplacement non réservé à l'UC ou à l'alimentation. Il est monté de la même manière que les processeurs.

Montage du module sur le support

Chaque module d'alimentation est équipé d'origine d'un support qui permet son montage sur platine de montage ou sur profilé DIN. Ce support peut recevoir un seul module d'alimentation TSX SUP A02.

Pour adapter le TSX SUP A02 au support, procédez comme suit :

Etape	Action	Illustration
1	Placez les ergots au dos du module dans les emplacements correspondants du support (n° 1).
2	Pivotez le module vers le haut pour l'amener en contact avec le support (n° 2).
3	Serrez la vis située en haut du module pour solidariser celui-ci avec le support.

Montage sur profilé AM1-D•200

Effectuez les étapes suivantes :

Etape	Action	Illustration
1	Vérifiez que le module est monté sur le support.
2	Montez l'ensemble module et support sur le profilé.

Montage sur platine AM1-PA

Effectuez les étapes suivantes :

Etape	Action	Illustration
1	Démontez le module de son support en inversant les étapes de montage.
2	Montez le support sur la platine AM1-PA.
3	Montez le module sur son support en appliquant les étapes de montage.

Montage sur rack TSX RKY x

Le module d'alimentation TSX SUP A02 peut se monter à n'importe quelle position sur le rack TSX RKY•, à l'exception de la position PS réservée au module d'alimentation du rack. Dans ce cas, le support n'est pas utilisé et doit être démonté.

Ces modules se montent de façon identique aux modules processeurs.
