Le bloc alimentation TSX SUP A05 peut être monté sur panneau, platine AM1-PA ou rail DIN.
Installation sur un panneau
Plan de perçage (dimensions en millimètres) :
(1) Le diamètre des trous de fixation doit permettre le passage des vis M6.
Montage sur platine perforée Telequick AM1-PA

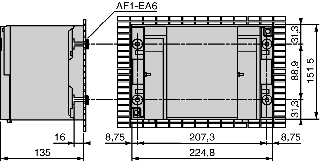

Fixez le bloc alimentation par vis M6x25 + rondelles et écrous clips AF1-EA6 (dimensions en milimètres) :
Montage sur profilé DIN largeur 35 mm

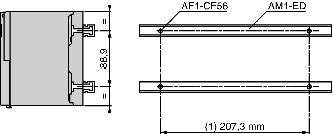

Fixez le bloc alimentation par 4 vis M6x25 + rondelles et écrous 1/4 de tour coulissant AF1-CF56 (dimensions en millimètres) :
