Description physique du bloc d'alimentation TSX SUP A05
(Traduction du document original anglais)
A propos de nous
Illustration

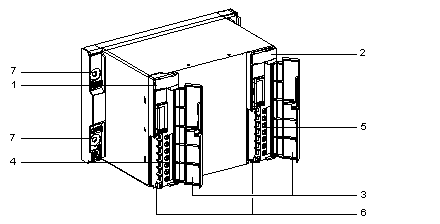

Schéma et repères :
Tableau des repères
Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repères
Description
1
Bloc de visualisation comprenant un voyant ON (orange) : allumé si l'alimentation est sous tension.
2
Bloc de visualisation comprenant :
  • un voyant 24V (vert) : allumé si la tension de sortie 24 VCC est présente et correcte
  • un voyant AS-i (vert) : allumé si la tension de sortie 30 VCC est présente et correcte
3
Volets assurant la protection des borniers.
4
Bornier à vis pour le raccordement au réseau d'alimentation alternatif.
5
Bornier à vis pour le raccordement de la tension de sortie 24 VCC et 30 VCC AS-i.
6
Orifice permettant le passage d'un collier de serrage des câbles.
7
Quatre trous de fixation permettant le passage des vis M6.
