Introduction
Chaque module d'alimentation TSX SUP A02 est livré monté sur une platine support permettant une fixation de l'alimentation : soit sur profilé DIN AM1-DE200 ou AM1-DP200, soit sur une platine perforée Telequick AM1-PA.
Chaque platine support peut recevoir un module TSX SUP A02.
Illustration

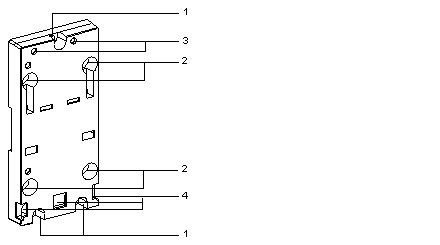

Schéma et repères :
Tableau des repères
Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repères
Description
1
Trois trous de 5,5 mm de diamètre permettant la fixation de la platine sur panneau ou sur une platine perforée AM1-PA à l'entraxe de 140 mm (entraxe de fixation des automates Micro).
2
Quatre trous de 6,5 mm de diamètre permettant la fixation de la platine sur panneau ou sur une platine perforée AM1-PA à l'entraxe de 88,9 mm (entraxe de fixation des automates Premium).
3
Deux vis M4 permettant la fixation de l'alimentation TSX SUP A02.
4
Emplacements destinés à l'encrage des ergots situés en bas et à l'arrière du module.
