Description physique du module d'alimentation TSX SUP A02
(Traduction du document original anglais)
A propos de nous
Illustration

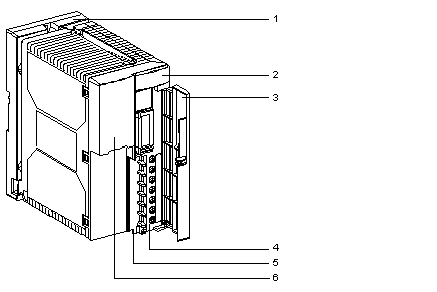

Schéma et repères :
Tableau des repères
Le tableau suivant décrit les différents repères du schéma ci-dessus :
Repères
Description
1
Platine support permettant la fixation du module alimentation directement sur profilé DIN de type AM1-DE200/DP200 ou platine Telequick AM1-PA.
2
Bloc de visualisation comprenant :
  • un voyant AS-i (vert) : allumé si les tensions internes et de sortie sont correctes.
3
Volet assurant la protection du bornier.
4
Bornier à vis pour raccordement :
  • au réseau d'alimentation alternatif,
  • de la sortie 30 VCC AS-i.
5
Orifice permettant le passage d'un collier de serrage des câbles.
6
Sélecteur de tension 110/220 V. A la livraison, le sélecteur est positionné sur 220 V.
