Les fonctions de diagnostic de module et de voie affichent les erreurs détectées en cours, classées par catégorie :
-
Erreurs internes détectées, par exemple : logiciel, communications avec l'UC, configuration, configuration des paramètres et commandes
-
Erreurs externes détectées, par exemple : un esclave hors service, l'arrêt de l'alimentation AS-Interface, une anomalie sur le terminal, une différence entre configuration physique et configuration Control Expert
-
Autres erreurs détectées, par exemple : BMX EIA 0100 absent ou éteint
Les erreurs détectées dans le module et la voie sont indiquées par le passage au rouge de certains "voyants" :
-
Dans l'écran de configuration de rack, un carré rouge apparaît sur l'image du module AS-Interface
-
Dans tous les écrans de niveau module (onglets Description et Valeurs par défaut), le voyant I/O dans la zone de module
-
Dans tous les écrans de niveau voie (onglets Description, Config, Mise au point et Valeur par défaut) :
-
Ecran d'erreurs accessible via l'onglet Défaut qui décrit les diagnostics d'erreur
L'erreur détectée est également signalée :
Procédure d'accès aux diagnostics de module
La procédure ci-après explique comment accéder à l'écran de diagnostics de module :
|
Etape
|
Action
|
|
1
|
Ouvrez le module AS-Interface à diagnostiquer.
|
|
2
|
Accédez à l’écran de diagnostic en cliquant sur l’onglet Défaut.

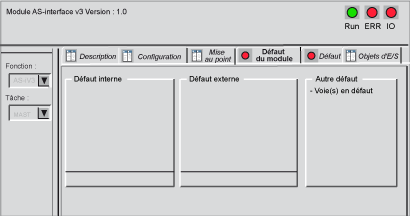

Résultat : la liste des erreurs de module apparaît :
|
