La partie inférieure de l’écran de mise au point d’un module de communication est réservée au diagnostic du bus AS-Interface.
Les équipements esclaves connectés au bus sont visualisés dans les deux colonnes de la zone Configuration AS-interface V3. La colonne de gauche liste les esclaves à adressage standard ou étendu (std/A Slaves). La colonne de droite ne liste que les esclaves à adressage étendu (/B Slaves). Un voyant rouge indique l'état de l'esclave à l'adresse AS-Interface.
Un voyant rouge indique une erreur détectée, car l'esclave est :
-
configuré mais pas détecté,
-
détecté mais pas configuré,
-
détecté avec un profil différent du profil configuré,
-
hors service, ce qui signifie qu'il s'agit d'une erreur périphérique (si cela est pris en charge par l'esclave).
Visualisation de l’état des esclaves
Illustration
NOTE : comme pour la ligne 6.0.F.C ci-dessus, lorsqu'une erreur est détectée sur un esclave avec un profil S-6.0, tous ses esclaves virtuels sont également signalés comme défectueux.

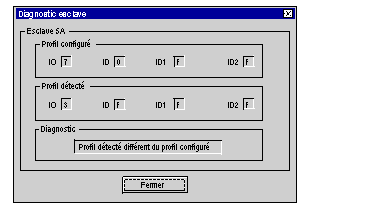

Cliquez sur un esclave comportant une erreur détectée pour afficher la fenêtre Diagnostics esclave qui indique l'état de l'esclave :
Cette fenêtre affiche les erreurs détectées suivantes pour chaque équipement esclave :
-
Esclave configuré mais pas détecté
-
Esclave détecté mais pas configuré
-
Le profil détecté diffère du profil configuré (I/O, ID, ID1 ou ID2)
-
Erreur de périphérique
NOTE : le champ Profil dans la Zone esclave de l’écran de mise au point permet de vérifier si les profils de l’esclave prévu (Configuré) et de l’esclave Détecté sont bien identiques.
