Description de l'écran de mise au point d'un maître de bus AS-Interface

Vue d'ensemble

L’écran de mise au point affiche de façon dynamique l’état du coupleur AS-Interface et des équipements connectés au bus.

Il permet également d’accéder au réglage des paramètres des esclaves et à la commande des voies (forçage de la valeur d’entrée ou de sortie, définition/réinitialisation d’une sortie, etc.).

NOTE : si la fonction READ_STS () est utilisée dans une application pour lire les informations du maître de bus, n'exécutez pas cette fonction plus d'une fois par seconde. Sinon, l'écran de mise au point n'est pas actualisé correctement.

Exemple d'écran de mise au point

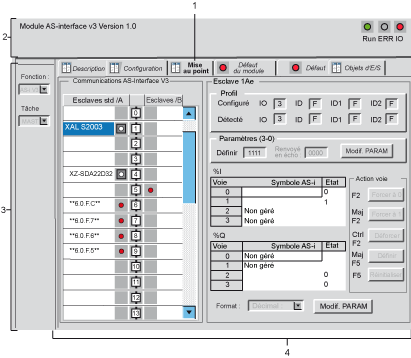

La figure ci-dessous montre un exemple d’écran de mise au point :

Description

Le tableau ci-après présente les différents éléments de l'écran de mise au point et leurs fonctions :

Adresse	Elément	Fonction
1	Onglets	L’onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l’onglet correspondant. Les modes possibles sont : Mise au point, accessible seulement en mode Connecté, Diagnostic (par défaut), accessible seulement en mode connecté. Configuration L'onglet Objets d'E/S est utilisé pour obtenir un aperçu des objets d'entrée/sortie.
2	Module	Cette zone définit l’intitulé abrégé du module. Dans la même zone se trouvent 3 voyants qui renseignent sur le mode de fonctionnement du module RUN indique l’état de fonctionnement du module. ERR signale une erreur à l'intérieur du module. I/O signale une erreur détectée (externe au module ou dans une application)
3	Paramètres généraux	Cette zone définit le paramétrage de la tâche MAST ou FAST configurée pour la voie de communication AS-Interface.
4	Configuration AS-Interface et esclave	Cette zone affiche les équipements esclaves connectés au bus. Elle affiche également l’état des voies de l’esclave et donne accès aux fonctions de mise au point.
