Présentation
Le logiciel Control Expert propose un catalogue de produits Schneider-Electric regroupant l’ensemble des esclaves AS-Interface disponibles.
Ce catalogue est actuellement structuré selon les familles suivantes :
Le choix Famille privée donne à l’utilisateur la possibilité d’enrichir le catalogue Control Expert avec des produits AS-Interface spécifiques à partir de son terminal de programmation.
NOTE : Un projet utilisant des produits AS-Interface provenant du catalogue Famille privée est toujours lié à l’utilisation du catalogue Famille privée du poste de travail dans lequel ce catalogue a été créé.
Procédure de déclaration
La procédure suivante déclare un équipement esclave sur le bus AS-Interface :
Etape
Action
1
Accédez à l’écran de configuration matérielle du module AS-Interface.
2

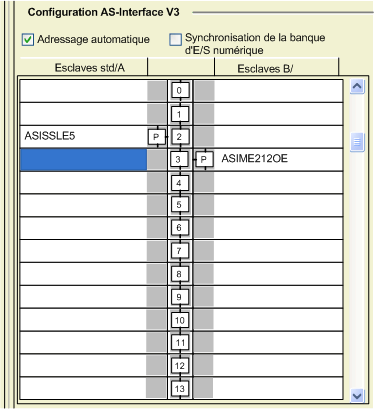

Dans le champ Configuration AS-Interface V3, vous avez le choix entre deux méthodes :
  • Double-cliquez dans la cellule correspondant au numéro d'emplacement hôte du nouvel esclave (1A à 31A ou 1B à 31B).
  • Sélectionnez cette cellule, puis exécutez la commande Modifier → Ajouter un esclave AS-Interface.

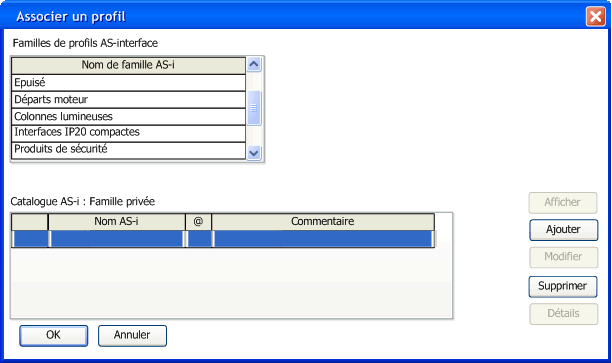

Résultat : l'écran Associer un profil apparaît.
3
Dans le champ Familles de profils AS-Interface, sélectionnez la famille souhaitée.

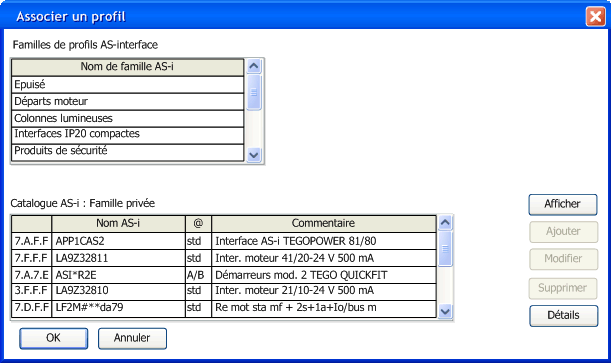

Résultat : le catalogue AS-i correspondant à la famille sélectionnée apparaît.
Légende de la colonne @ :
  • std : esclave à adressage standard (à configurer dans la banque A).
  • A/B : esclave à adressage étendu (à configurer dans les banques A ou B).
Remarque : les produits ou familles suivants ont été supprimés car il n'est plus possible d'ajouter les produits ci-dessus. Toutefois, s'ils sont utilisés par une application, ils apparaissent dans l'écran de configuration et fonctionnent normalement :
  • Signalisation et contrôle (code 7)
  • Détecteur de proximité inductif (code 11)
  • Interface IP67 Modulaire M12 (code 3)
  • Interface IP67 M12 (code 10)
  • Interface IP67 M8 (code 15)
  • Clavier (code 5)
  • Détecteur photo-électrique (code 9)
  • Produits XVA-S102 de signaux indicateurs (code 6)
4
Dans le catalogue AS-i, sélectionnez l'équipement voulu.
5
Confirmez votre sélection avec OK.
Résultat : l’équipement esclave est déclaré dans son emplacement, la référence de l’équipement connecté apparaît face au numéro de l’esclave.
6
Pour connecter d’autres équipements esclaves au bus AS-Interface, répétez la procédure à partir de l’étape 2.
Règles de configuration
Les règles de configuration des esclaves sont les suivantes :
Au maximum, 62 esclaves à adressage étendu ou 31 esclaves à adressage standard peuvent être configurés.
